Schachtabdeckungen
befüllbar für Pflasterflächen
Technische Daten
| lichtes Schachtmaß (mm) | Rahmenaussenmaß (mm) | Gewicht (kg) | ||||
| A | B | C | D | Klasse B125 | Klasse C250 | Klasse D400 |
| 300 | 300 | 439 | 439 | 26 | 33 | - |
| 400 | 400 | 539 | 539 | 36 | 49 | 53 |
| 600 | 400 | 739 | 539 | 44 | 64 | - |
| 500 | 500 | 639 | 639 | 45 | 66 | 70 |
| 600 | 600 | 739 | 739 | 53 | 79 | 92 |
| 1000 | 600 | 1139 | 739 | 82 | 115 | - |
| 700 | 700 | 839 | 839 | 73 | 102 | 113 |
| 800 | 800 | 939 | 939 | 84 | 117 | 150 |
| 900 | 900 | 1039 | 1039 | 95 | 131 | 170 |
| 1000 | 1000 | 1139 | 1139 | 106 | 147 | 198 |

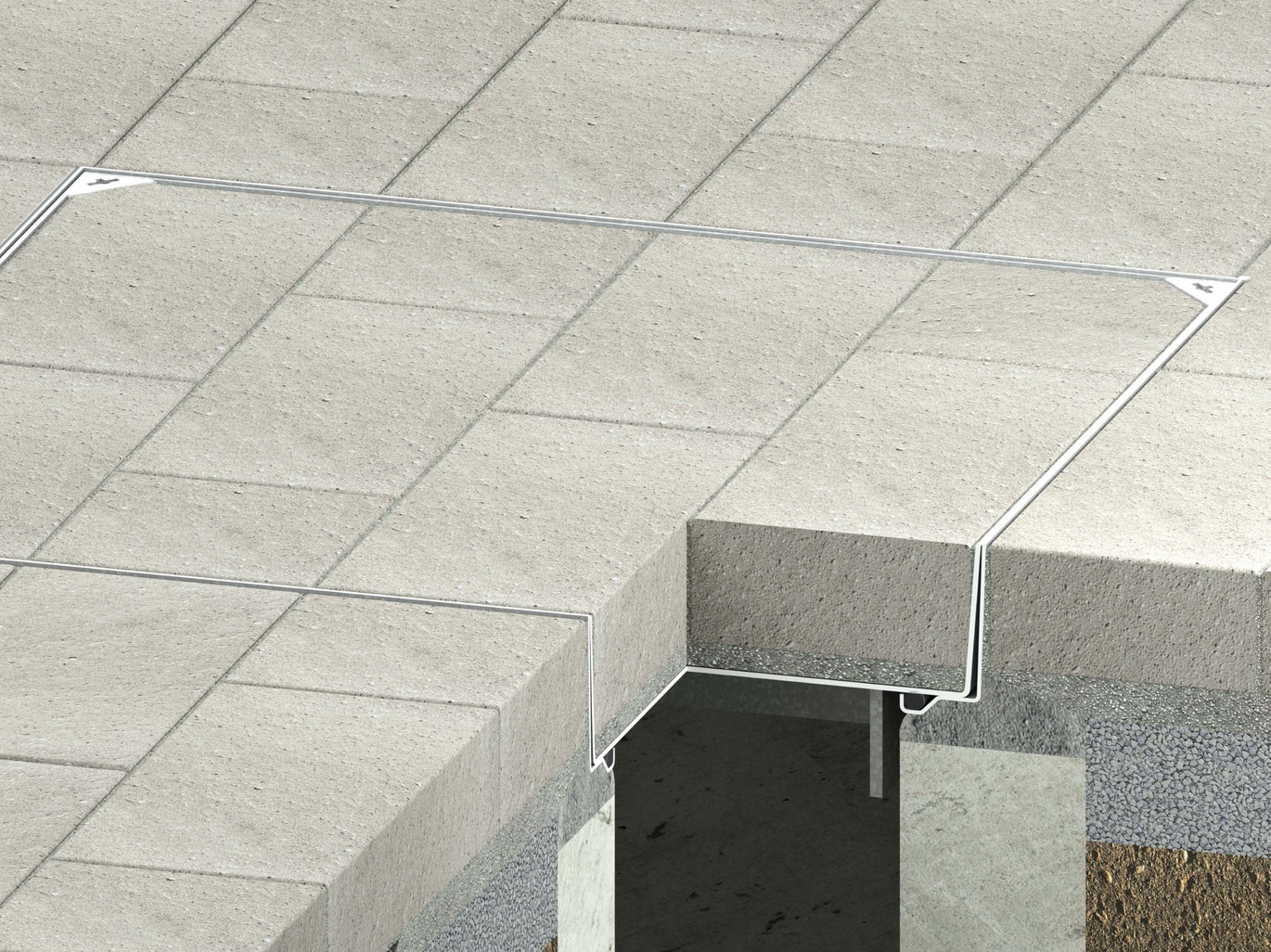

Inotec befüll- oder auspflasterbare Schachtabdeckungen werden in Freiflächen, Plätzen, Fußgängerzonen, aber auch Fahrwegen bzw. PKW-Stellflächen eingebaut.

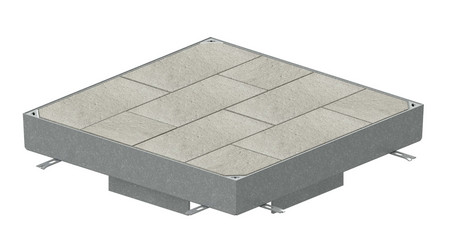

Dem Oberflächenbelag angepasst, werden sie mit Gussasphalt gefüllt, wahlweise mit dem Pflaster- oder Plattenbelag.

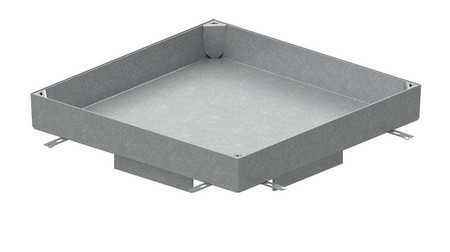

Die Höhe der Wanne von 120 mm ermöglicht die Befüllung mit einer befahrbaren Pflasterstärke. Durch die starke Unterkonstruktion sind die Schachtabdeckungen für eine Belastung gemäß den Klassen B125 bis D400 nach DIN EN 124 ausgelegt.
Weitere Daten
- starke Unterkonstruktion entsprechend der Belastungsklasse
- befahrbar nach Ausführung entsprechend
- Belastungsklasse nach DIN EN124
B 125, C 250, wahlweise D 400 - Wanne selbstarretierend durch Eigengewicht
- Abdeckung ist tagwasser- und geruchsdicht
Weitere Optionen
- Öffnungshilfe über Gasdruckfedern
- Schachtabdeckungen aus Werkstoff Edelstahl 1.4301
