Radiale Schlitzrinne Schwerlast Typ ino 654 SR zur Aufnahme des Brunnenumlaufwassers
Belastungsklasse D400 DIN EN 1433

WerkstoffEdelstahl 1.4404 (V4A) bzw. 1.4301 (V2A)
Materialstärke4 mm
Lieferlängenbis 2 m an einem Stück
Bauchbreite100/125/150 mm nach hydraulischer Leistungsberechnung
Schlitzbreitebis 18 mm oder nach Wahl
Schlitzsteghöheab 30 mm – je nach Platten-/Pflasterstärke und Verlegeart
Gesamthöhebis max. 300 mm
Wasserlaufüber Wasserspiegelgefälle

  • Werkseitig gefertigte Ecken, Gehrungen, T-Verbindungen
  • Geschweißte Endstücke
  • Wasserdichte Flanschverbindungen mit Dichtung und Verbindungsmittel
  • Eingeschweißte Revisionskästen mit Rohrstutzen für Umlaufwasser

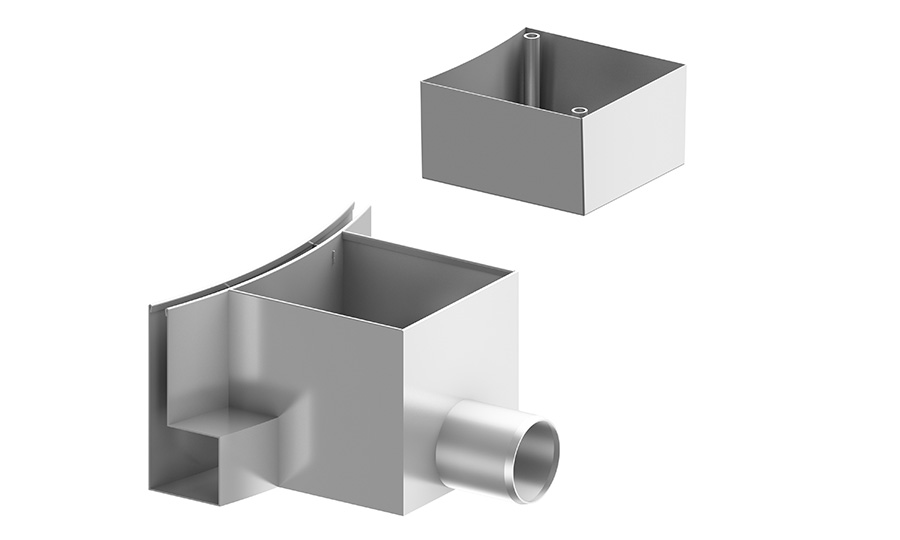

Revisionskästen

Wasserdicht eingeschweißter Revisionskasten mit auspflastbarer Wanne, mit oder ohne Stutzen.

Standardmaß 200 x 200 mm. Andere Abmessungen sind möglich

Revisionsaufsätze >>

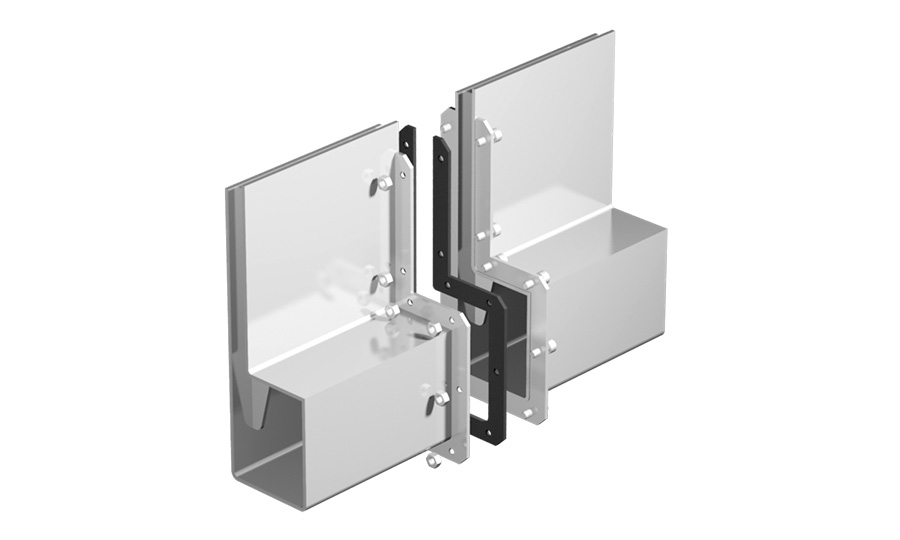

Flanschverbindungen

Montagefertig angeschweißte Flanschverbindung mit EPDM-Dichtung und Schrauben für ein dichtes Rinnensystem. Auf Wunsch tieferliegend, zum Überpflastern.

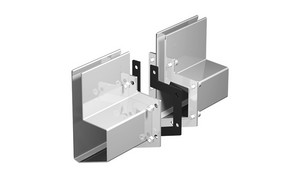

Flanschverbindung, alternativ Baustellenverschweißung

Montagefertig angeschweißte Flanschverbindung mit EPDM-Dichtung und Schrauben für ein dichtes Rinnensystem. Auf Wunsch tieferliegend, zum Überpflastern. Bei Baustellenverschweißung von Edelstahl ist eine fachgerechte Nachbehandlung (z.B durch Beizen) unbedingt notwendig, um die Passivität des Edelstahls wieder vollständig herzustellen.

Sperrflansch

an der Brunnenrinne für WU-Beton

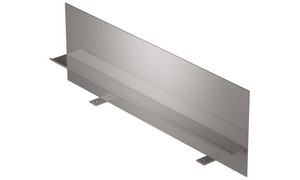

Erhöhte Seitenwand

einseitig an der Brunnenrinne

Durchführungselemente für die Abdichtungsebene

Als Ablaufkörper für Rinnenstutzen mit Pressdichtungsflanscht = 6/6 mm nach EN DIN 18532 bis DIN 18534 und der Möglichkeit einer Sickerwasseraufnahme. Wahlweise Rohrstutzenverlängerung mit Pressdichtungsflansch beispielsweise unter Aufsätzen für überbaute Deckenflächen.


Nivellierstellfüße
zur Höhenverstellbarkeit

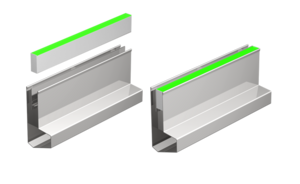

Varianten zur Aufnahme von LED Bodenlichtlinien

Seitlich angeschweißte Profile für die Leuchtmittelaufnahme als lineare Bodenbeleuchtung. Profile gemäß Vorgabe der Beleuchtungshersteller

Doppelte Schlitzbreite

durch eingeschweißten Mittelsteg zur Vergrößerung der Wasseraufnahme
