Schlitzrinne Typ ino 660 SR zur Aufnahme des Brunnenumlaufwassers
Belastungsklasse bis C 250 DIN EN 1433 für eine begrenzte Zulaufmenge

WerkstoffEdelstahl 1.4404 (V4A) bzw. 1.4301 (V2A)
Materialstärke2 mm
Lieferlängenbis 3 m an einem Stück
Bauchbreite90 mm (oder 2 x 90 mm)
Schlitzbreitebis 18 mm oder nach Wahl
Schlitzsteghöheab 30 mm bis 150 mm – je nach Platten-/Pflasterstärke und Verlegeart
Gesamthöhebis max. 240 mm
Wasserlaufüber Wasserspiegelgefälle

  • Werkseitig gefertigte Ecken, Gehrungen, T-Verbindungen
  • Geschweißte Endstücke
  • Wasserdichte Flanschverbindungen mit Dichtung und Verbindungsmittel
  • Eingeschweißte Revisionskästen mit Rohrstutzen für Umlaufwasser

Weiteres Zubehör

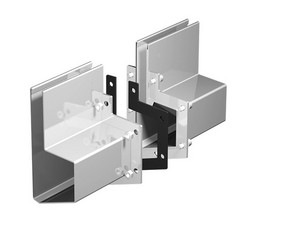

Flanschverbindung

Montagefertig angeschweißte Flanschverbindung mit EPDM-Dichtung und Schrauben für ein dichtes Rinnensystem. Auf Wunsch tieferliegend, zum Überpflastern. Alternativ Baustellenverschweißung.

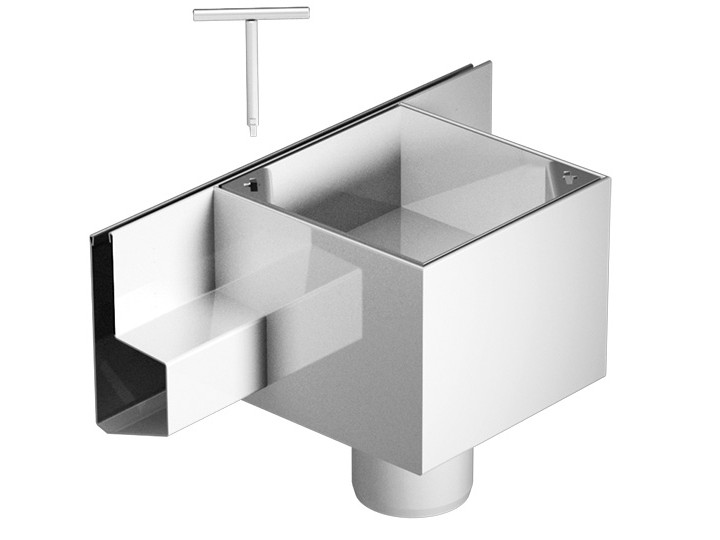

Revisionskästen

Wasserdicht eingeschweißte Revisionskästen, mit auspflastbarer Wanne, mit oder ohne Stutzen.

Standardmaß 200 x 200 mm. Andere Abmessungen sind möglich. Mehr >>

Flanschverbindung, alternativ Baustellenverschweißung

Montagefertig angeschweißte Flanschverbindung mit EPDM-Dichtung und Schrauben für ein dichtes Rinnensystem. Auf Wunsch tieferliegend, zum Überpflastern. Bei Baustellenverschweißung von Edelstahl ist eine fachgerechte Nachbehandlung (z.B durch Beizen) unbedingt notwendig, um die Passivität des Edelstahls wieder vollständig herzustellen.

Sperrflansch

an der Brunnenrinne für WU-Beton

Erhöhte Seitenwand

einseitig an der Brunnenrinne

Durchführungselemente für die Abdichtungsebene

Als Ablaufkörper für Rinnenstutzen mit Pressdichtungsflanscht = 6/6 mm nach EN DIN 18532 bis DIN 18534 und der Möglichkeit einer Sickerwasseraufnahme. Wahlweise Rohrstutzenverlängerung mit Pressdichtungsflansch beispielsweise unter Aufsätzen für überbaute Deckenflächen.


Nivellierstellfüße
zur Höhenverstellbarkeit

Varianten zur Aufnahme von LED Bodenlichtlinien

Seitlich angeschweißte Profile für die Leuchtmittelaufnahme als lineare Bodenbeleuchtung. Profile gemäß Vorgabe der Beleuchtungshersteller

Doppelte Schlitzbreite

durch eingeschweißten Mittelsteg zur Vergrößerung der Wasseraufnahme
