Kastenrinne Typ ino 603 KR
Belastungsklasse bis C 250¹ geprüft nach DIN EN 1433 Rinne mit eingekanteter Rostauflage

WerkstoffEdelstahl 1.4301 (V2A) bzw.
1.4404 (V4A) oder Stahl feuerverzinkt
Materialstärke3,0 mm
LieferlängenEdelstahl bis 3 m in einem Stück
Stahl stückverzinkt bis 2 m
Rinnenbreite80/100/135/150/185/200/235 mm
weitere Abmessungen möglich
Rinnenhöheab 60 mm bis 200 mm möglich
abhängig von Rosthöhe
Wasserlaufüber Wasserspiegelgefälle
Rostmaßebis 1.000 mm

Die Belastung wird ausgelegt anhand der Rinnendimensionierung, der Abdeckungsvariante, Art der Belastung und deren Lastangriffsfläche.

mittels ...

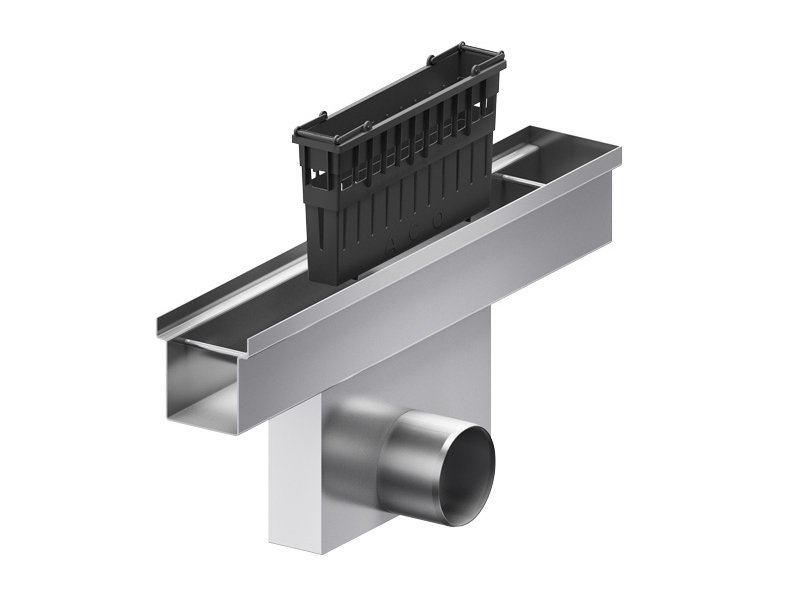

  • werkseitig untergeschweißtem Sinkkasten mit Schlammeimer
    ab Rinnenbreite 150 mm

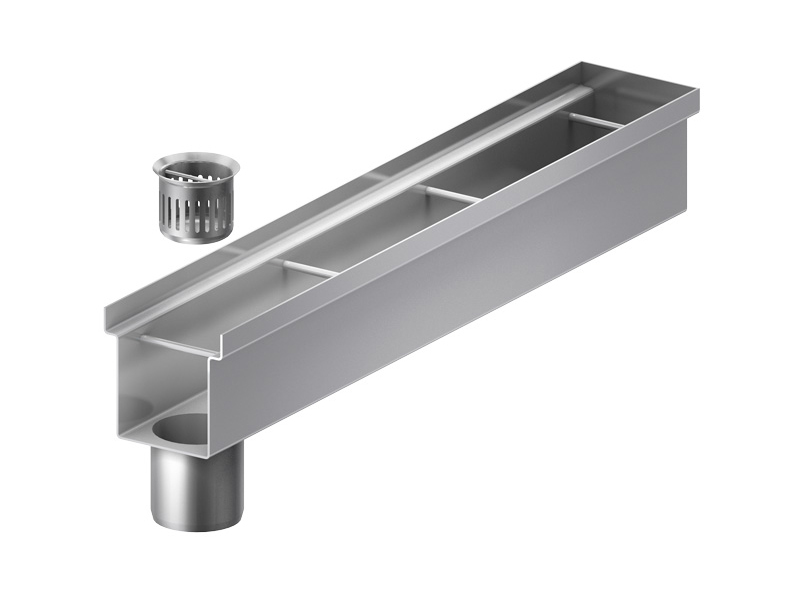

  • werkseitig mit angeschweißtem Ablaufstutzen
  • Rinnenperforation zur Versickerung möglich. Rinnen mit Abflussleistung
    über Drainageöffnungen müssen ohne hydraulischen Nachweis eine Mindestbreite von 20 cm aufweisen

Zubehör

  • werkseitig gefertigte Ecken, Gehrungen, T-Verbindungen
  • geschweißte Endstücke

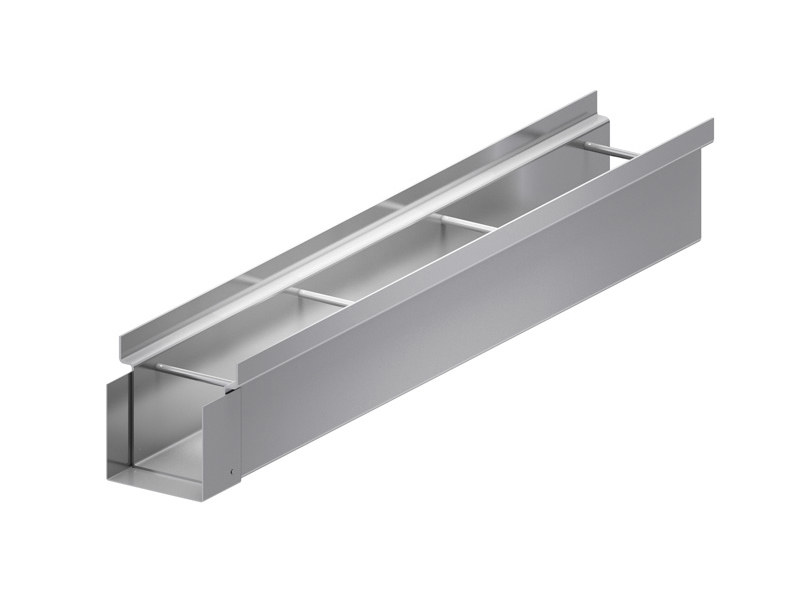

  • Steckverbinder für schnelle Verlegung ohne Höhenversatz
  • optional wasserdichte Flanschverbindungen mit Dichtung und Verbindungsmittel
  • Übergangsstücke auf andere Rinnentypen
  • Rostarretierung

Edelstahl oder Stahl feuerverzinkt

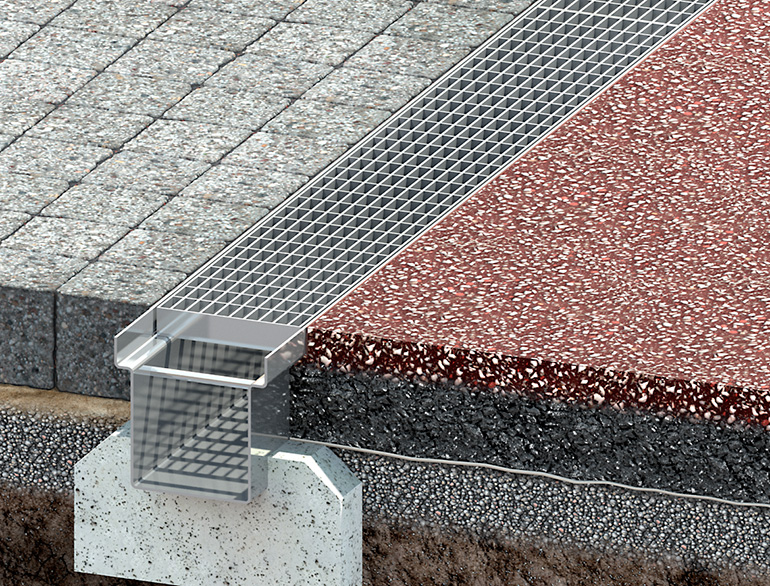

Gitterrost*
MW ca. 30/10 mm oder MW ca. 20/20 mm, Belastungsklasse A bis C (1)

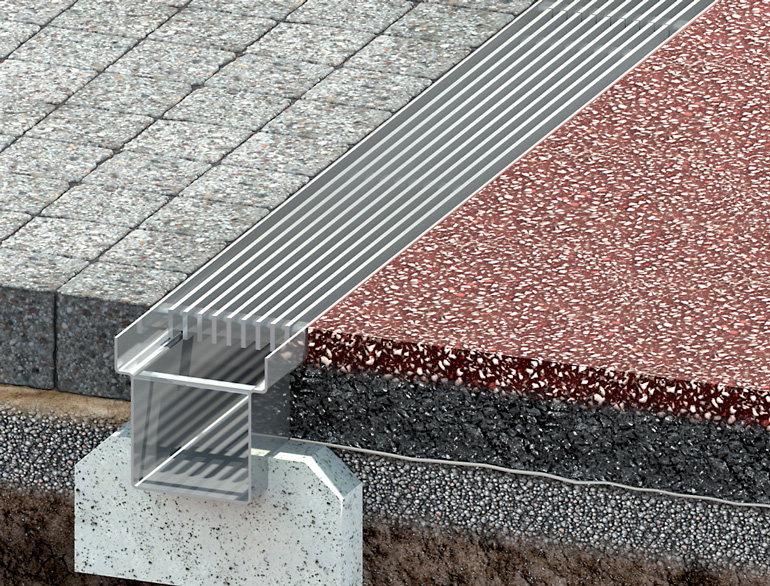

Längsstabrost 30/5 mm
Klasse A oder C (1)

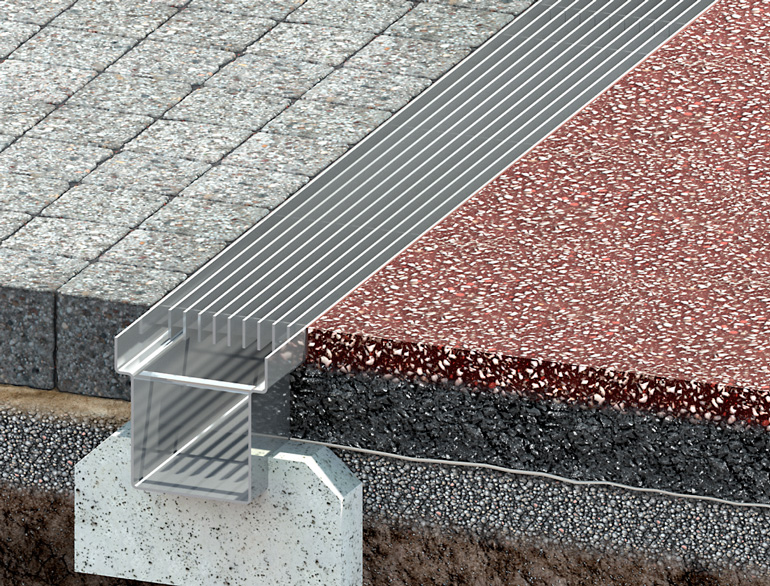

Längsstabrost 30/3 mm
Klasse A (1)

Edelstahl bzw. Kunststoff

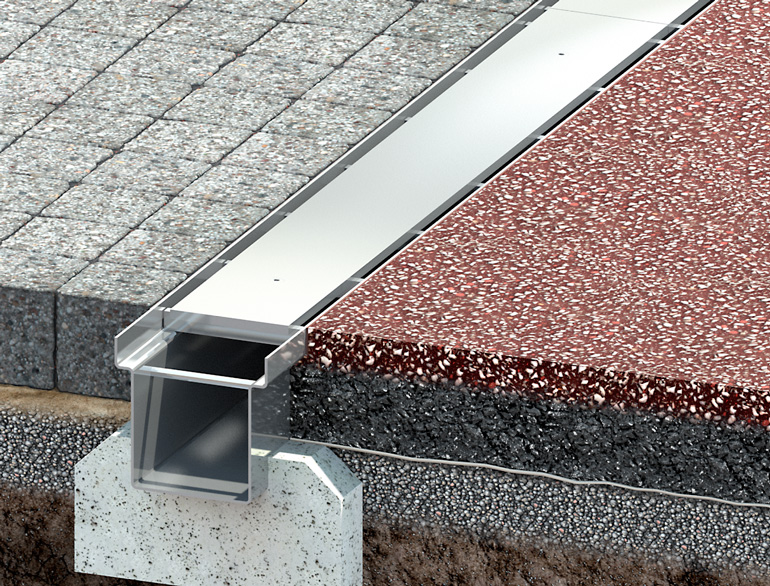

Plattenabdeckung
Klasse C (1)

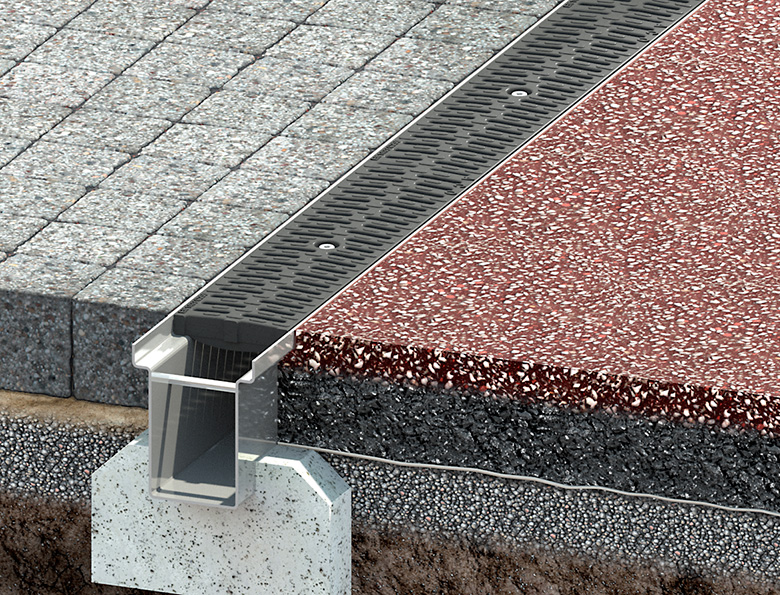

Kunststoffrost**
Klasse C (1)

Belastung bis C 250 geprüft nach DIN EN 1433.
Die Belastung ist abhängig von der Rinnendimensionierung und Abdeckungsvariante.

Flanschverbindung, alternativ Baustellenverschweißung

Montagefertig angeschweißte Flanschverbindung mit EPDM-Dichtung und Schrauben für ein dichtes Rinnensystem. Auf Wunsch tieferliegend, zum Überpflastern. Bei Baustellenverschweißung von Edelstahl ist eine fachgerechte Nachbehandlung (z.B durch Beizen) unbedingt notwendig, um die Passivität des Edelstahls wieder vollständig herzustellen.

Umlaufender Pressflansch

nach EN DIN 18532 bis DIN 18534 zur Anbindung der Abdichtung mit Kunststoffdichtbahnen bei überbauten Flächen. Zusätzlich Drainageöffnungen zur Sekundärentwässerung.

Durchführungselemente für die Abdichtungsebene

Als Ablaufkörper für Rinnenstutzen mit Pressdichtungsflanscht = 6/6 mm nach EN DIN 18532 bis DIN 18534 und der Möglichkeit einer Sickerwasseraufnahme. Wahlweise Rohrstutzenverlängerung mit Pressdichtungsflansch beispielsweise unter Aufsätzen für überbaute Deckenflächen.


Nivellierstellfüße
zur Höhenverstellbarkeit

Eimer für Ablaufstutzen

Kleiner Eimer zum Einhängen in den Ablaufstutzen
DN 100 senkrecht

Geruchsverschluss für Ablaufstutzen

Steckbarer wasserloser Geruchsverschluß DN 100, Ablaufwert 2,5 l/s, senkrecht bzw. waagerecht, ab Rinnenbreite 135 mm


Farbakzente

Rinne und Abdeckung können farblich beschichtet werden

Varianten zur Aufnahme von LED Bodenlichtlinien

Seitlich angeschweißte Profile für die Leuchtmittelaufnahme als lineare Bodenbeleuchtung. Profile gemäß Vorgabe der Beleuchtungshersteller

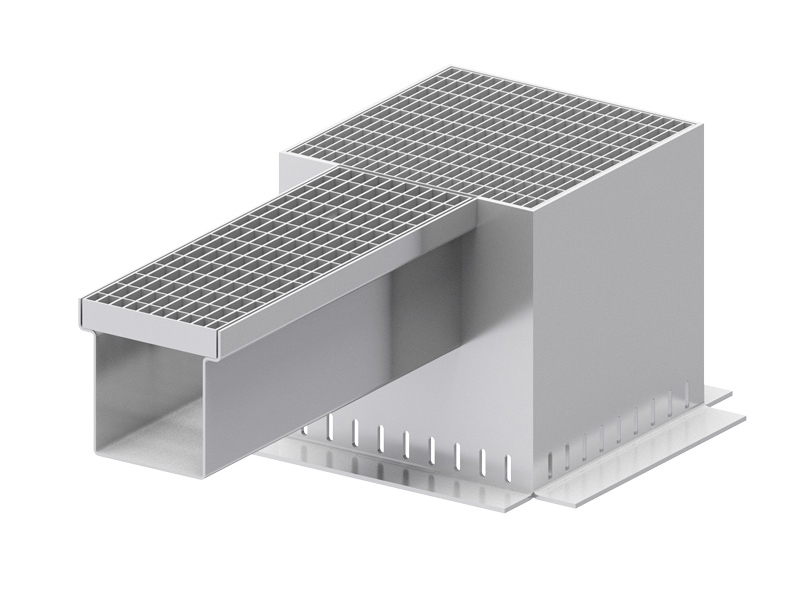

Revisionsaufsatz für Dachabläufe
