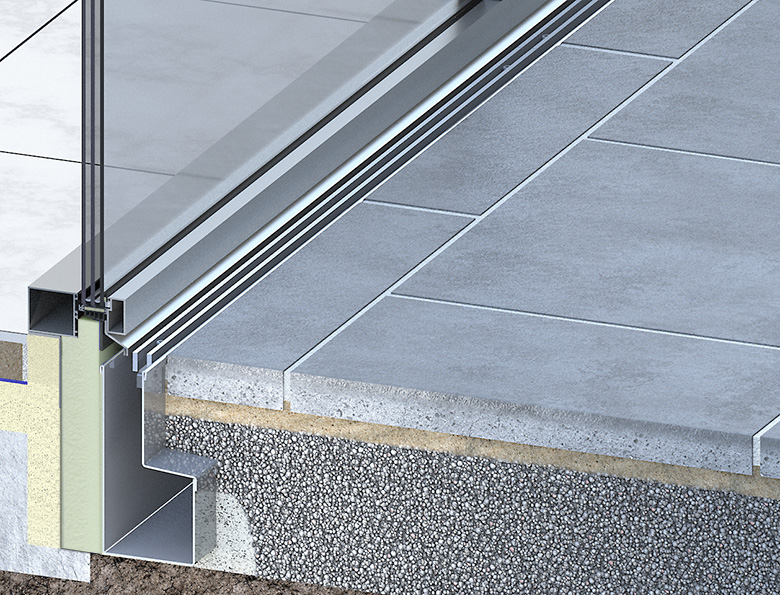

Schlitzrinne Typ ino 664 SR
mit Längsstabrost für Einbau vor Fassade, Schlitzbreite 50 mm

WerkstoffEdelstahl 1.4301(V2A) bzw.
1.4404(V4A) oder Stahl feuerverzinkt
auf Wunsch zusätzlich
pulverbeschichtet nach RAL
MaterialstärkeEdelstahl 1,5 mm, wahlweise 2 mm
Stahl feuerverzinkt 2 mm
Lieferlängenbis 3 m an einem Stück
Bauchbreite100 / 150 mm
Schlitzbreite50 mm außen
Schlitzhöheab 90 mm bis 180 mm
Gesamthöhebis max. 300 mm
Eigengefälleohne
Rostmaße1000 mm Standard bis 2000 mm
Länge möglich

mittels ...

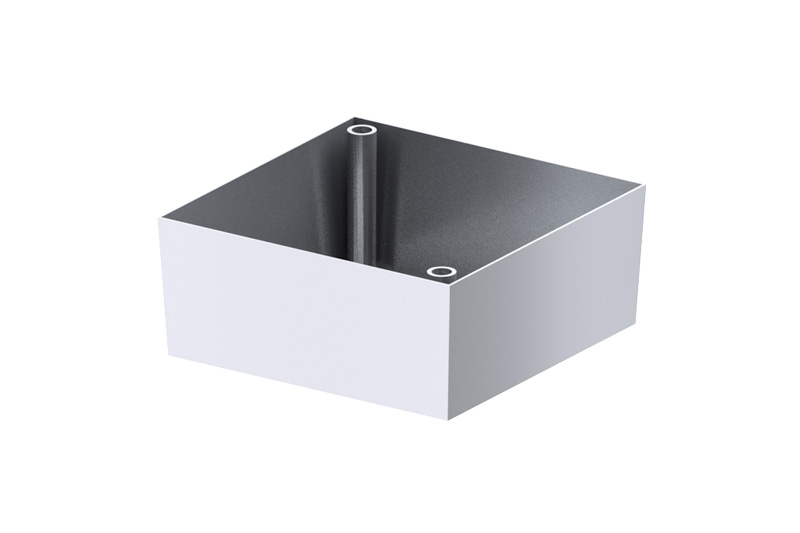

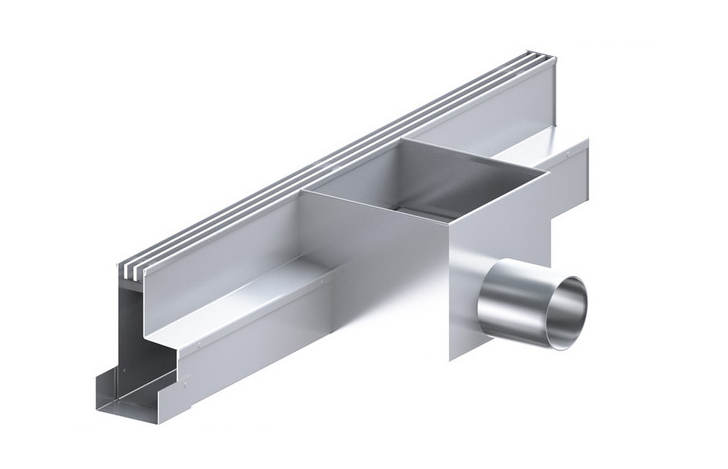

  • Revisionskasten Größe ab 200 x 200 mm, mit oder ohne Stutzen.
    Alternativ: Größe nach Angabe z.B. für Plattenraster

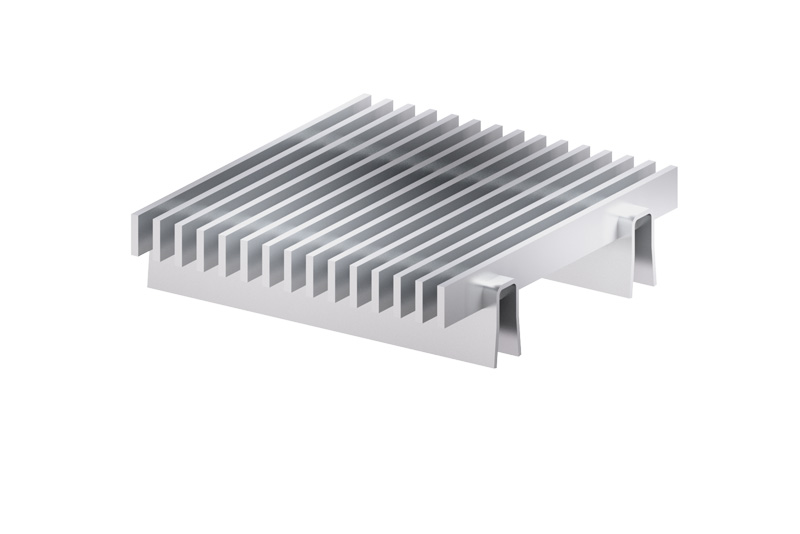

    Revisionskasten-Zubehör: Auspflasterbarer Deckel oder Längsstabrost-Abdeckung

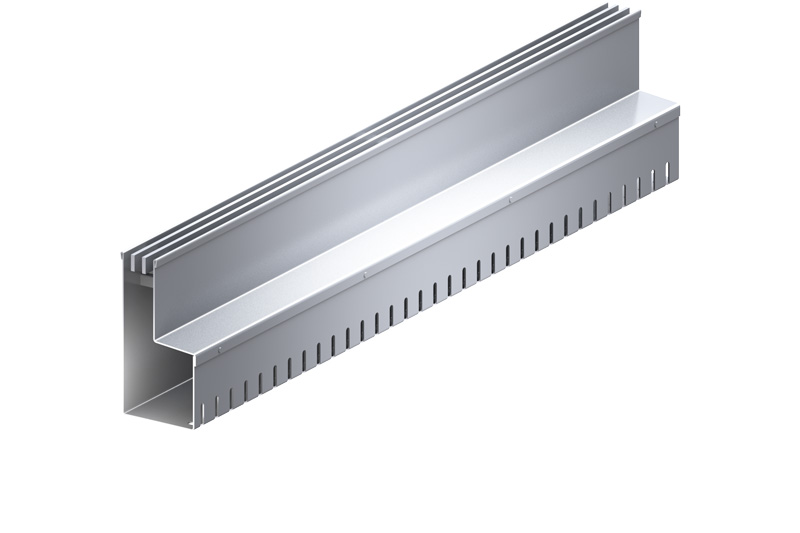

  • einseitiger Perforation der Rinnen zur Versickerung


Zubehör

  • werkseitig gefertigte Ecken
  • geschweißte Endstücke
  • Steckverbinder für schnelle Verlegung ohne Höhenversatz
  • Gehrungsschnitte
  • Übergangsstücke auf andere Rinnentypen

Geeignet für barrierefreie Zugänge und Schwellenabschlüsse mit geringer Aufkantung.

Geruchsverschluss für Ablaufstutzen

Steckbarer wasserloser Geruchsverschluß DN 100, Ablaufwert 2,5 l/s, senkrecht bzw. waagerecht, ab Rinnenbreite 135 mm

Nivellierstellfüße
zur Höhenverstellbarkeit

Durchführungselemente für die Abdichtungsebene

Als Ablaufkörper für Rinnenstutzen mit Pressdichtungsflanscht = 6/6 mm nach EN DIN 18532 bis DIN 18534 und der Möglichkeit einer Sickerwasseraufnahme. Wahlweise Rohrstutzenverlängerung mit Pressdichtungsflansch beispielsweise unter Aufsätzen für überbaute Deckenflächen.

Wasserspeier

aus Edelstahl mit abgewinkeltem Klebeflansch zum Aufkleben der Abdichtungsbahn. Angeschweißtes Ablaufrohr, rund wahlweise rechteckig, mit Auslaufseite abgeschrägt.

Fassadenseitige Belüftung

mittels Perforation in der Rinnenwand oberhalb der Wasserlinie


Eingeschweißter Mittelsteg

doppelte Schlitzbreite durch eingeschweißten Mittelsteg zur Vergrößerung der Schlitzbreite

Rinnenbegleitheizung

mittels selbstreguliernder Heizbänder, die mit der Rinne verlegt werden.
Heizleistung: ca. 36 W/m

Varianten zur Aufnahme von LED Bodenlichtlinien

Seitlich angeschweißte Profile für die Leuchtmittelaufnahme als lineare Bodenbeleuchtung. Profile gemäß Vorgabe der Beleuchtungshersteller
