Die Belastung wird ausgelegt anhand der Rinnendimensionierung, der Abdeckungsvariante, Art der Belastung und deren Lastangriffsfläche.

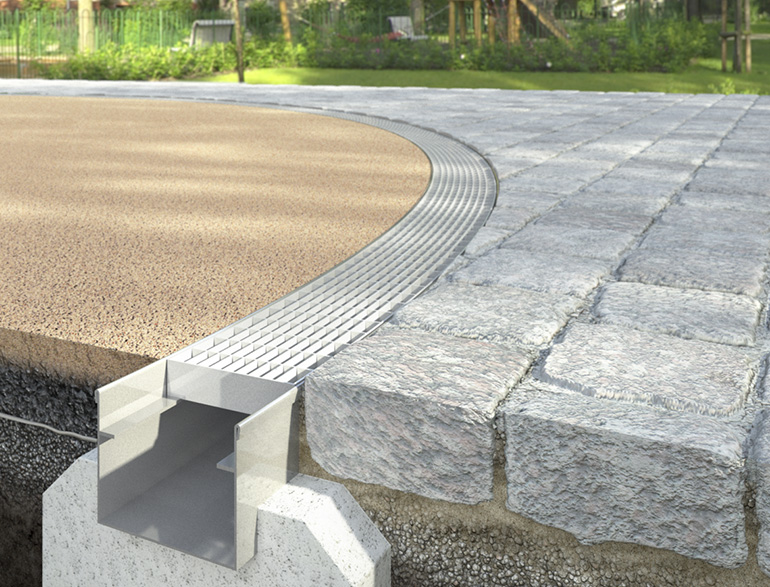

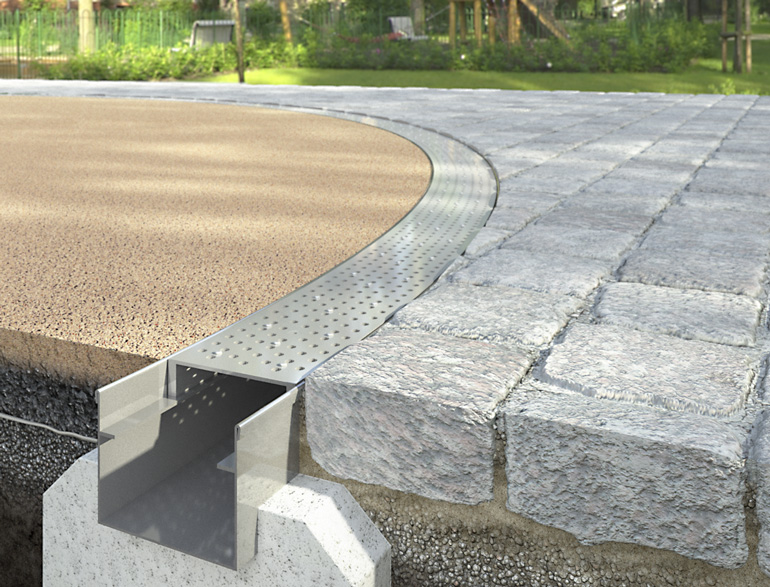

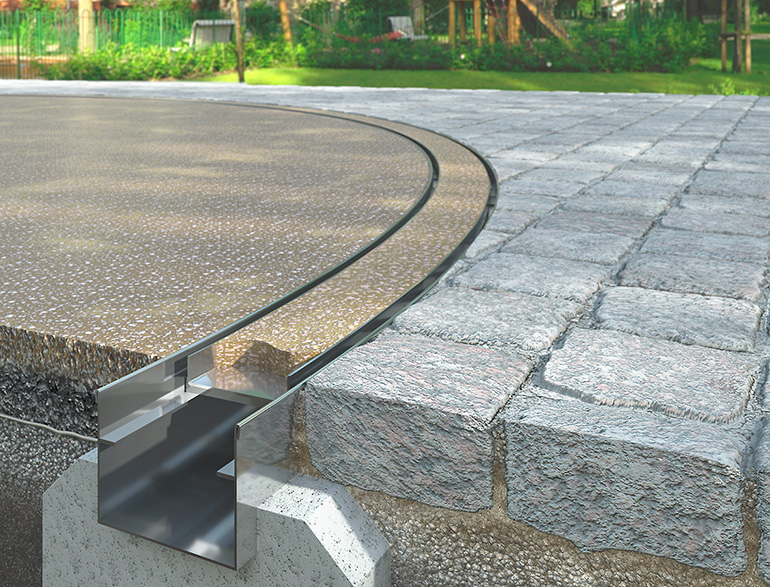

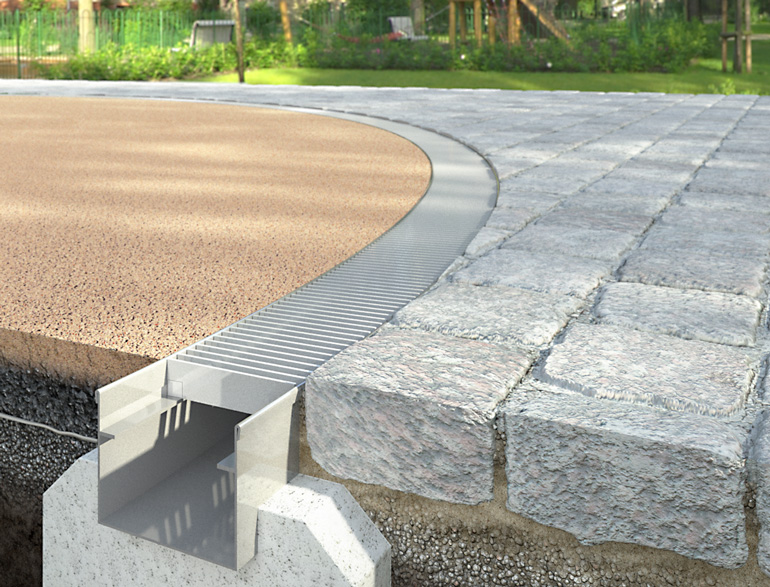

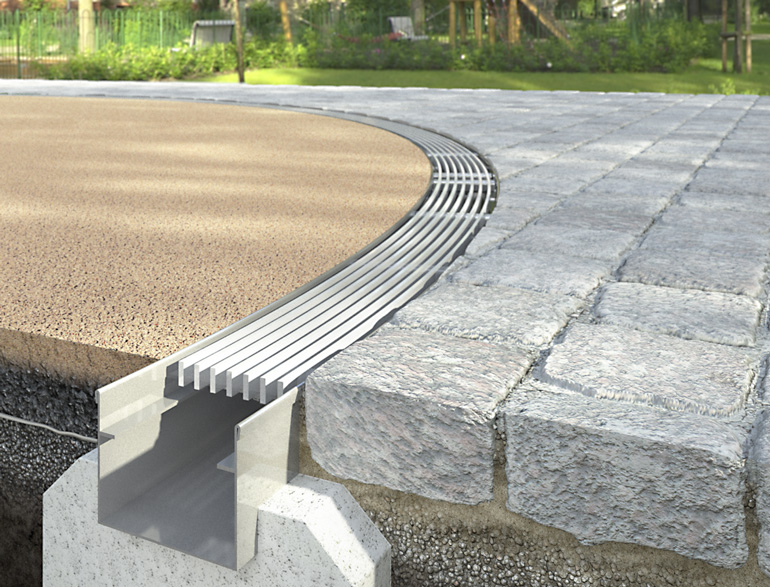

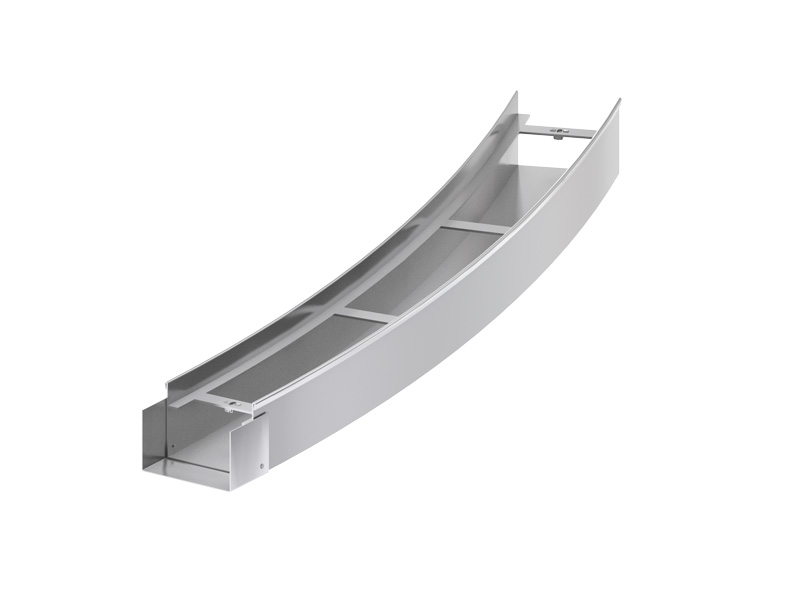

Kastenrinne radial Typ ino 625 KR
Belastungsklasse A 15¹ DIN EN 1433 und leichter Fahrverkehr mit eingeschweißter Rostauflage
| Werkstoff | Edelstahl 1.4301 (V2A) bzw. 1.4404 (V4A) oder Stahl feuerverzinkt |
| Materialstärke | 2,0 mm |
| Radien | frei wählbar |
| Lieferlängen | Edelstahl bis 3 m in einem Stück Stahl stückverzinkt bis 2m |
| Rinnenbreite | 100/135/150/185/200/235 mm weitere Abmessungen möglich |
| Rinnenhöhe | ab 50 mm bis 250 mm möglich abhängig von Rosthöhe |
| Wasserlauf | über Wasserspiegelgefälle |
| Rostmaße | bis 1.000 mm |
mittels ...

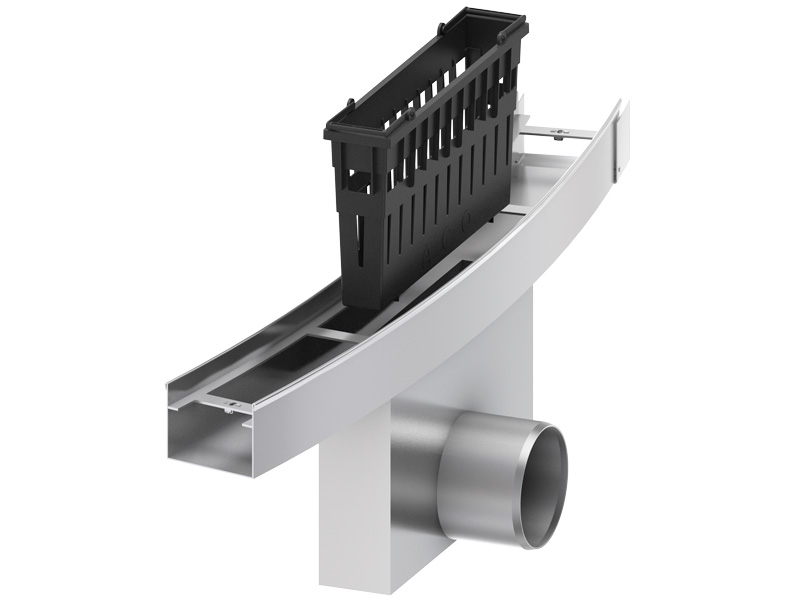

- werkseitig untergeschweißtem Sinkkasten mit Schlammeimer

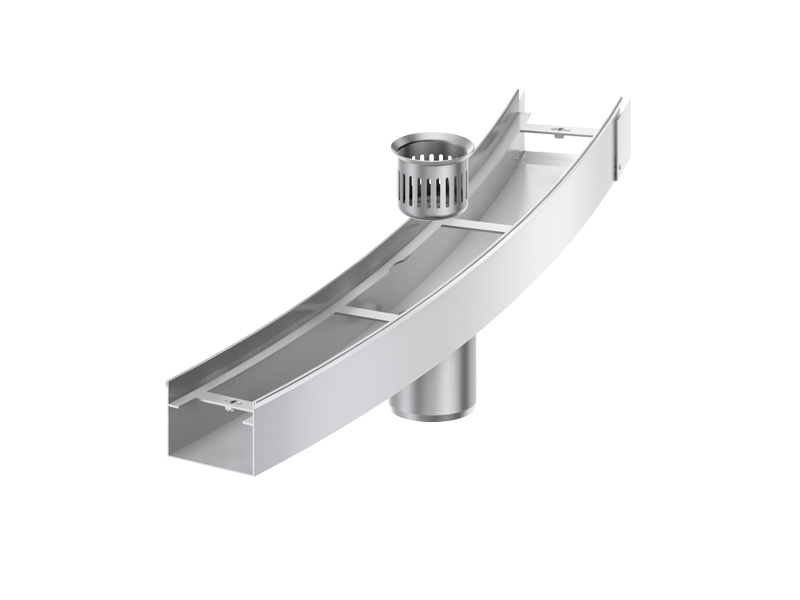

ab Rinnenbreite 150 mm - werkseitig mit angeschweißtem Ablaufstutzen
- Rinnenperforation zur Versickerung möglich. Rinnen mit Abflussleistung
über Drainageöffnungen müssen ohne hydraulischen Nachweis eine Mindestbreite von 20 cm aufweisen
Zubehör
- werkseitig gefertigte Ecken, Gehrungen, T-Verbindungen
- geschweißte Endstücke
- Steckverbinder für schnelle Verlegung ohne Höhenversatz
- optional wasserdichte Flanschverbindungen mit Dichtung und Verbindungsmittel
- Übergangsstücke auf andere Rinnentypen
- Rostarretierung
* Ausführung der Oberfläche: eben oder ausgeprägt
** nur aus Edelstahl, Lochgröße für Barfußbereiche geeignet
Flanschverbindung, alternativ Baustellenverschweißung
Montagefertig angeschweißte Flanschverbindung mit EPDM-Dichtung und Schrauben für ein dichtes Rinnensystem. Auf Wunsch tieferliegend, zum Überpflastern. Bei Baustellenverschweißung von Edelstahl ist eine fachgerechte Nachbehandlung (z.B durch Beizen) unbedingt notwendig, um die Passivität des Edelstahls wieder vollständig herzustellen.

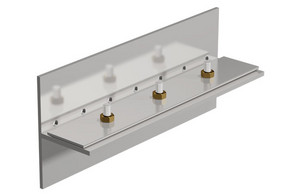

Umlaufender Pressflansch
nach EN DIN 18532 bis DIN 18534 zur Anbindung der Abdichtung mit Kunststoffdichtbahnen bei überbauten Flächen. Zusätzlich Drainageöffnungen zur Sekundärentwässerung.
Durchführungselemente für die Abdichtungsebene
Als Ablaufkörper für Rinnenstutzen mit Pressdichtungsflanscht = 6/6 mm nach EN DIN 18532 bis DIN 18534 und der Möglichkeit einer Sickerwasseraufnahme. Wahlweise Rohrstutzenverlängerung mit Pressdichtungsflansch beispielsweise unter Aufsätzen für überbaute Deckenflächen.
- Kastenrinne Typ 625 Edelstahl begehbar (DOCX; 22 KB)
- Kastenrinne Typ 625 Edelstahl PKW-befahrbar (DOCX; 19 KB)
- Kastenrinne Typ 625 Stahl feuerverzinkt begehbar (DOCX; 19 KB)
- Kastenrinne Typ 625 Stahl feuerverzinkt PKW-befahrbar (DOCX; 19 KB)
- Revisionsaufsätze als Option (DOCX; 19 KB)
