Kastenrinne Typ ino 615 KR

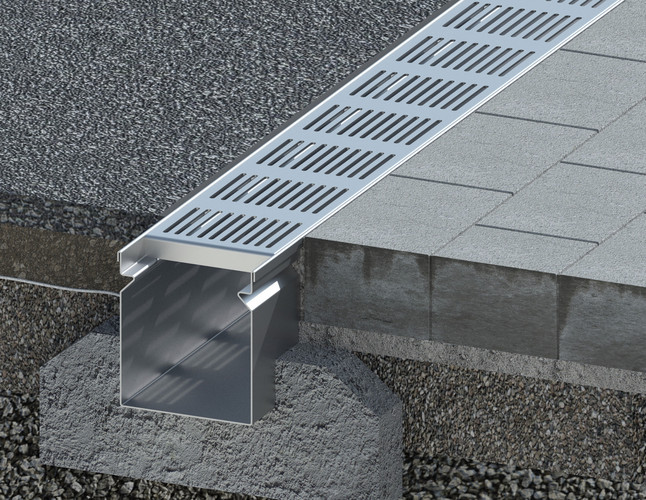

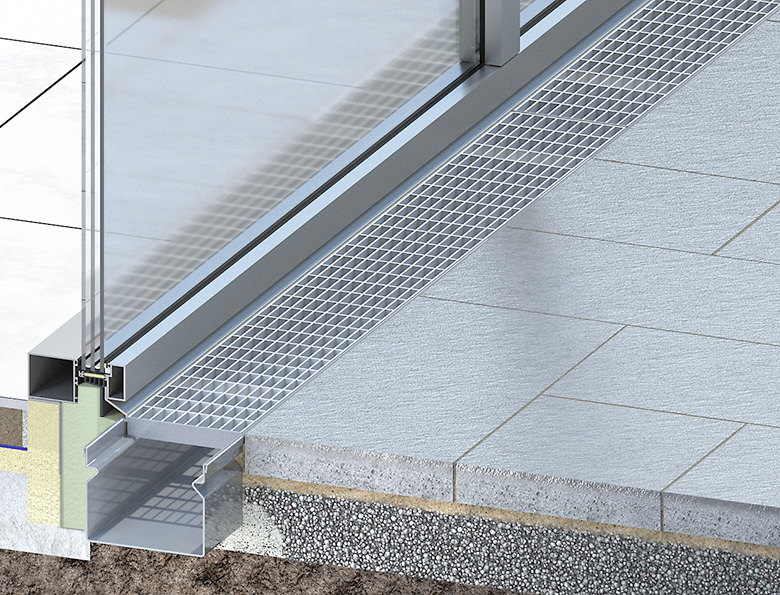

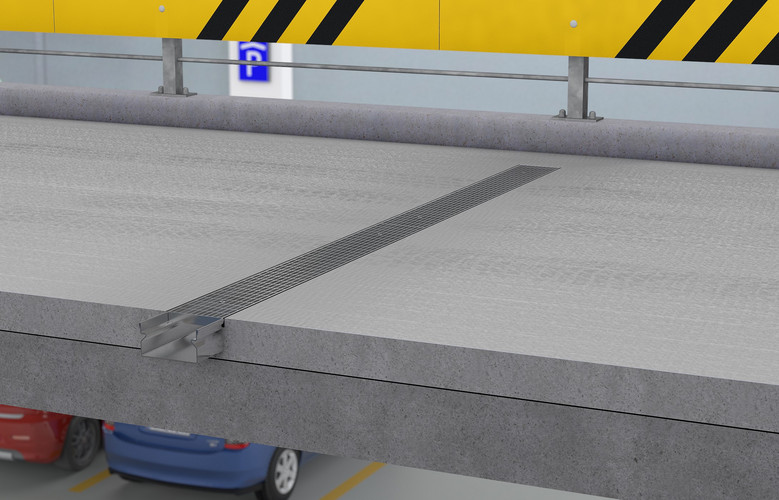

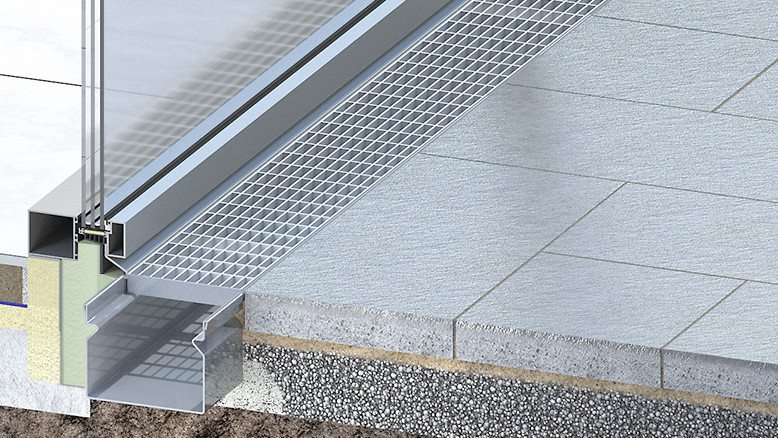

Fassadenrinne Kasten Typ615 Gitterrost 30-10

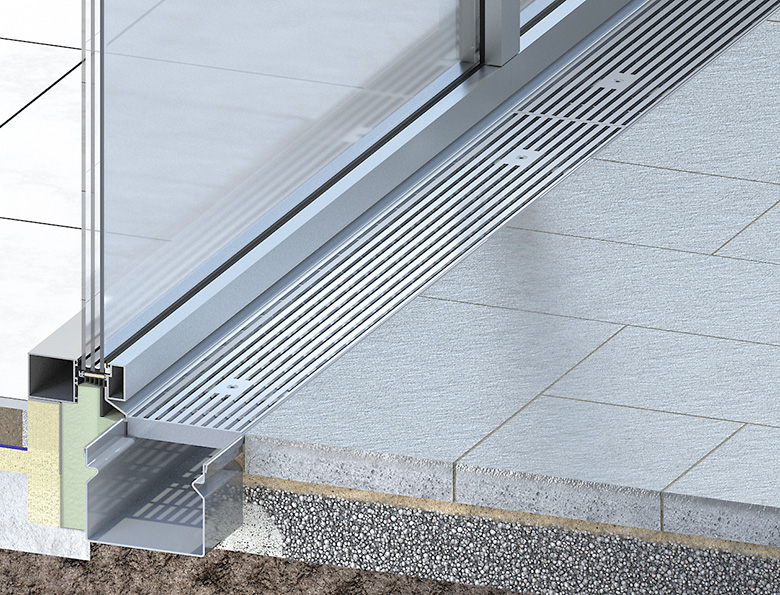

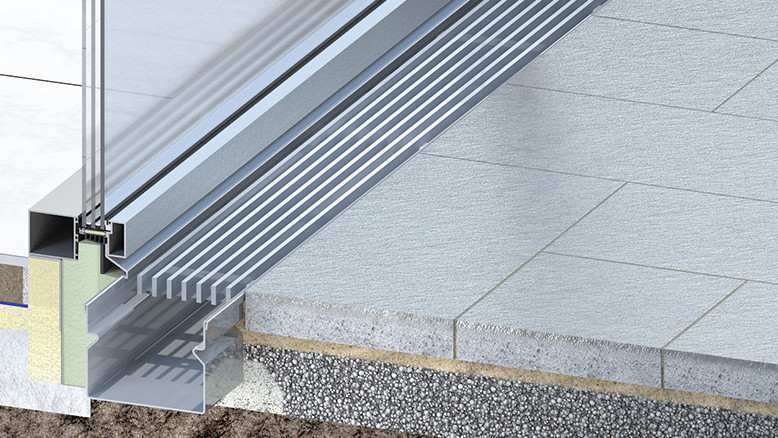

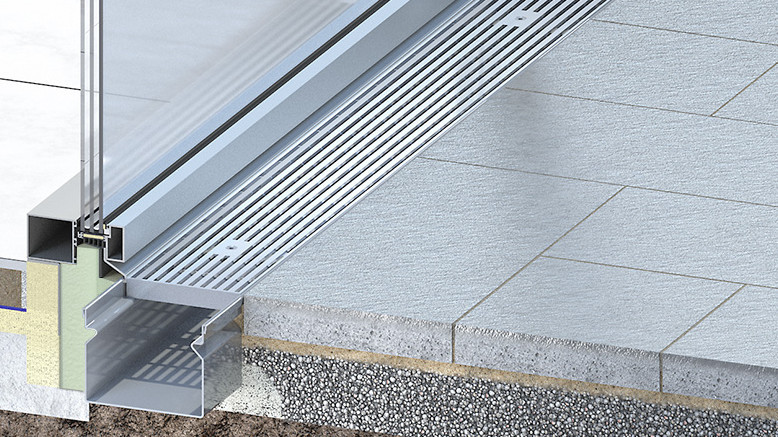

Fassadenrinne Kasten Typ615 Laengsstabrost 20-5

1 / 9

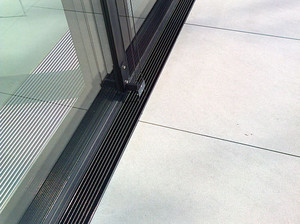

Geeignet für barrierefreie Zugänge und Schwellenabschlüsse mit geringer Aufkantung.

Begehbare und Rollstuhl befahrbare Ausführung.

Barrierefreiheit und Vielseitigkeit: Die Kastenrinne ist ideal für barrierefreie Zugänge und Schwellenabschlüsse mit geringer Aufkantung. Sie ist zudem begehbar und rollstuhlbefahrbar, was ihre Anwendbarkeit in verschiedenen Umgebungen erhöht.

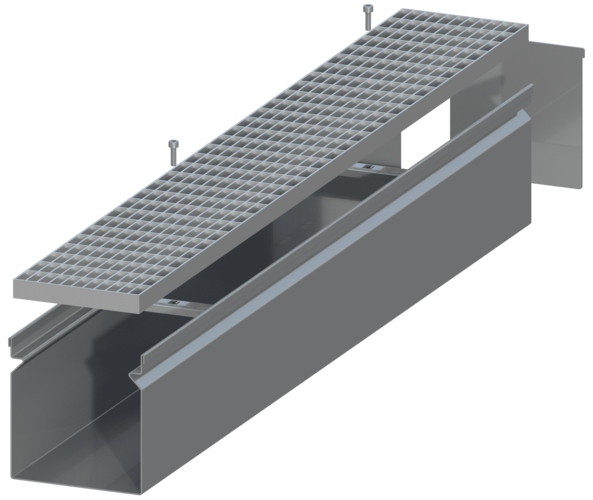

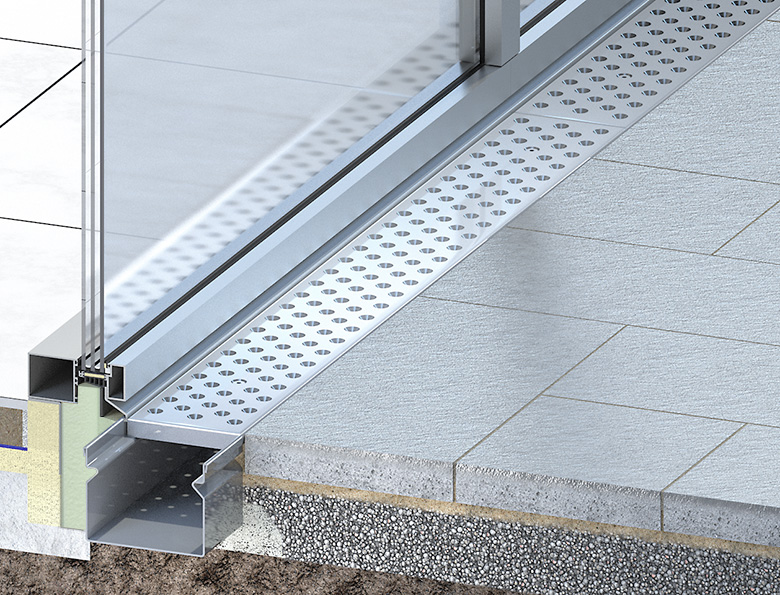

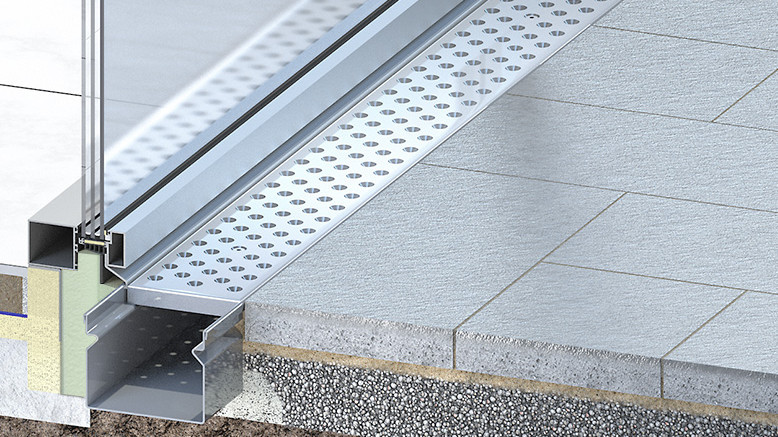

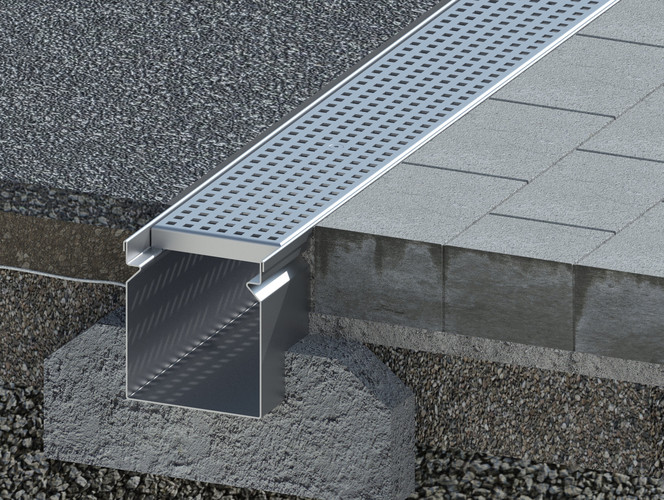

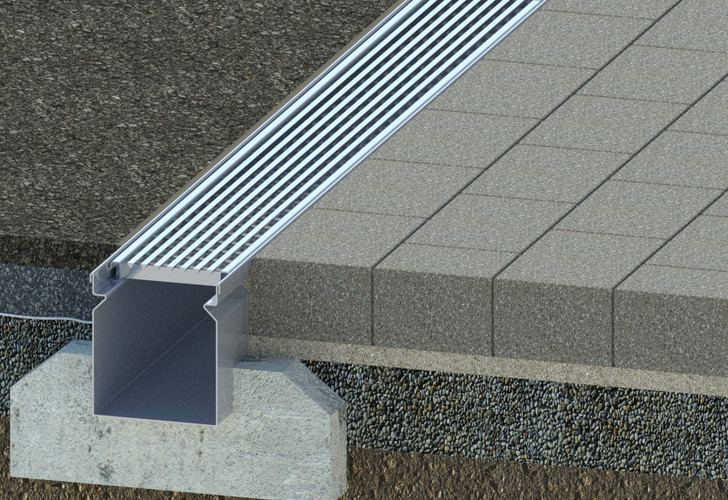

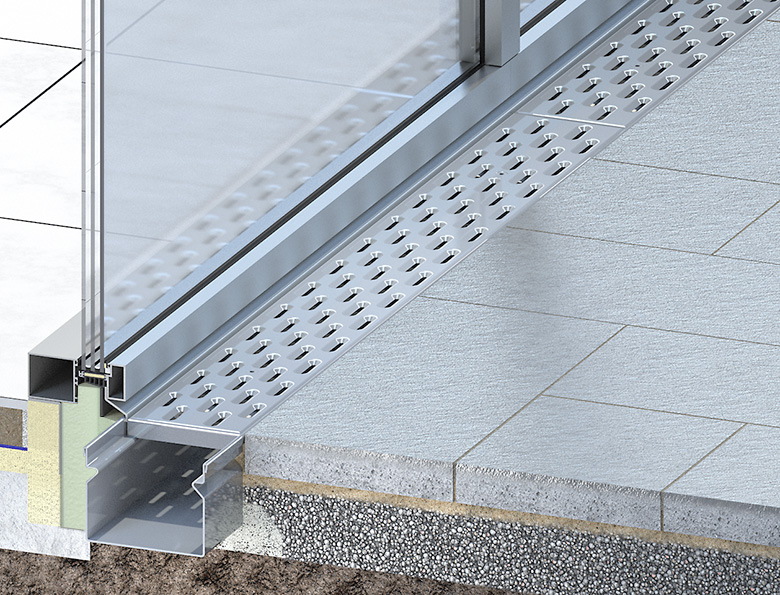

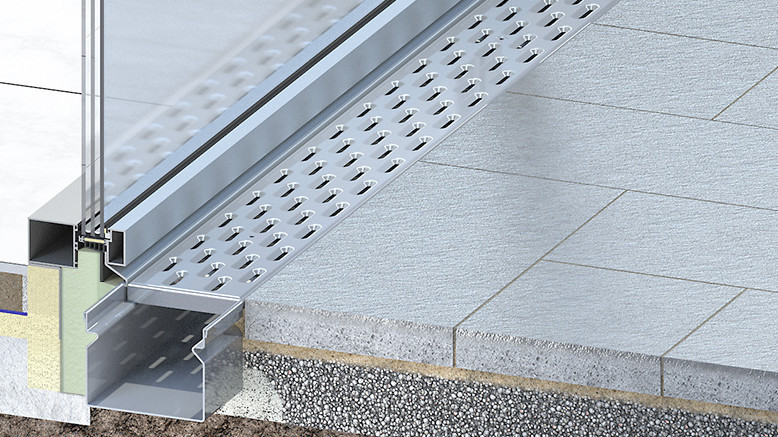

Material- und Designflexibilität: Erhältlich in Edelstahl (1.4301/V2A bzw. 1.4404/V4A) oder feuerverzinktem Stahl, optional pulverbeschichtet nach RAL. Verschiedene Rinnenbreiten und -höhen sowie eine breite Auswahl an Rostabdeckungen (Gitterrost, Querstabrost, Längsstabrost, Langlochrost, Lochrost, befüllbare Abdeckung) ermöglichen eine hohe Anpassungsfähigkeit an spezifische Designanforderungen.

Umfassendes Zubehör und Anpassungsmöglichkeiten: Die Rinne kann mit werkseitig untergeschweißten Sinkkästen, Ablaufstutzen und Perforation zur Versickerung ausgestattet werden. Zudem sind werkseitig gefertigte Ecken, Breitenversprünge, geschweißte Endstücke, Steckverbinder, Gehrungsschnitte und Übergangsstücke verfügbar, was eine hohe Flexibilität bei der Planung komplexer Entwässerungssysteme bietet.

Optionale Funktionen für Komfort und Ästhetik: Die Kastenrinne kann mit einer Rinnenbegleitheizung zur Vermeidung von Vereisung, fassadenseitiger Belüftung, und farblicher Beschichtung ausgestattet werden. Nivellierstellfüße sind ebenfalls verfügbar, was Funktionalität, Ästhetik und Komfort verbessert.

Ausschreibungstexte / Downloads

Werkstoff	Edelstahl 1.4301(V2A) bzw. 1.4404 (V4A) oder Stahl feuerverzinkt auf Wunsch zusätzlich pulverbeschichtet nach RAL
Materialstärke	1,5 mm
Lieferlängen	Edelstahl bis 3 m in einem Stück, Stahl stückverzinkt bis 2 m

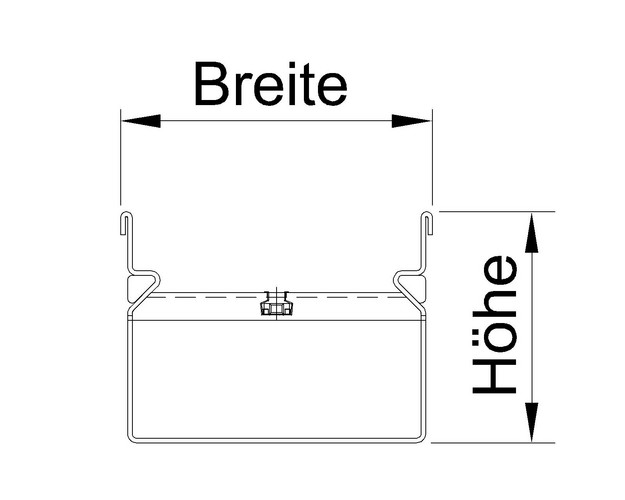

Rinnenbreite	80/100/135/150/200 mm weitere Abmessungen möglich
Rinnenhöhe	ab 50 mm bis 250 mm
Wasserlauf	über Wasserspiegelgefälle
Rostlänge	bis 1000 mm

Gitterrost*
MW ca. 30/10 mm — Gitterrost* MW ca. 30/10 mm

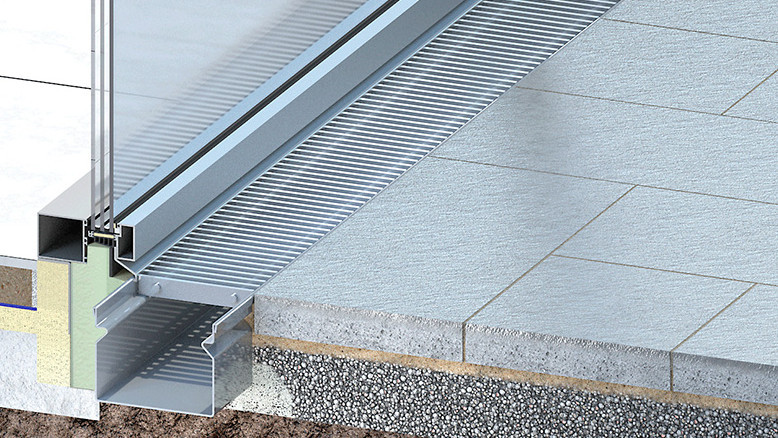

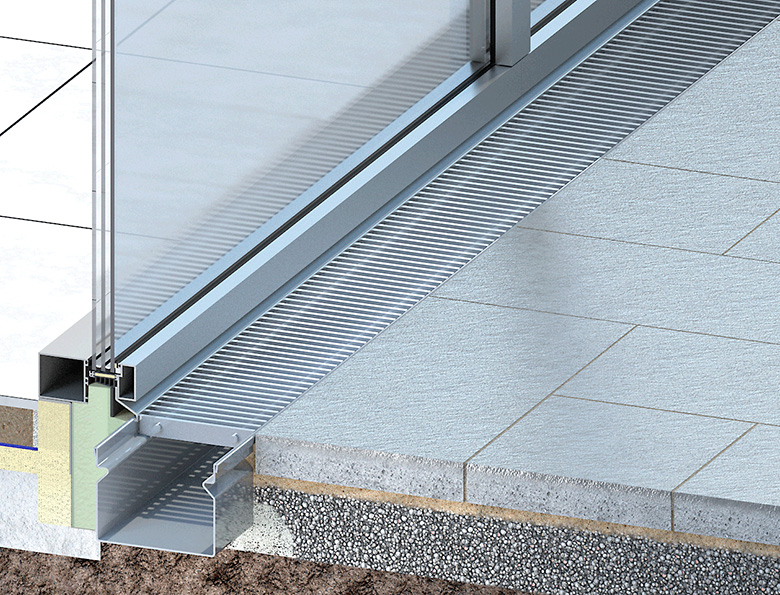

Querstabrost 20/3
Stababstand ca. 10 mm — Querstabrost 20/3 Stababstand ca. 10 mm

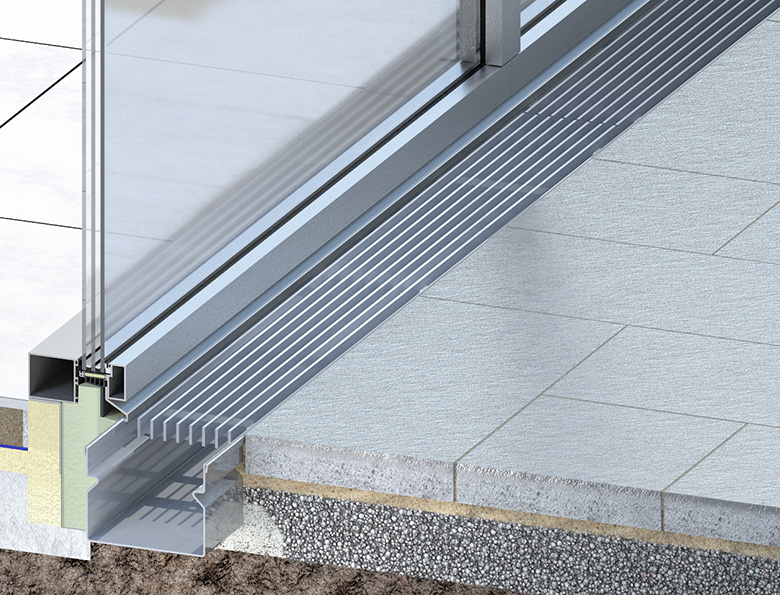

Längsstabrost*
Stababstand ca. 5 mm — Längsstabrost* Stababstand ca. 5 mm

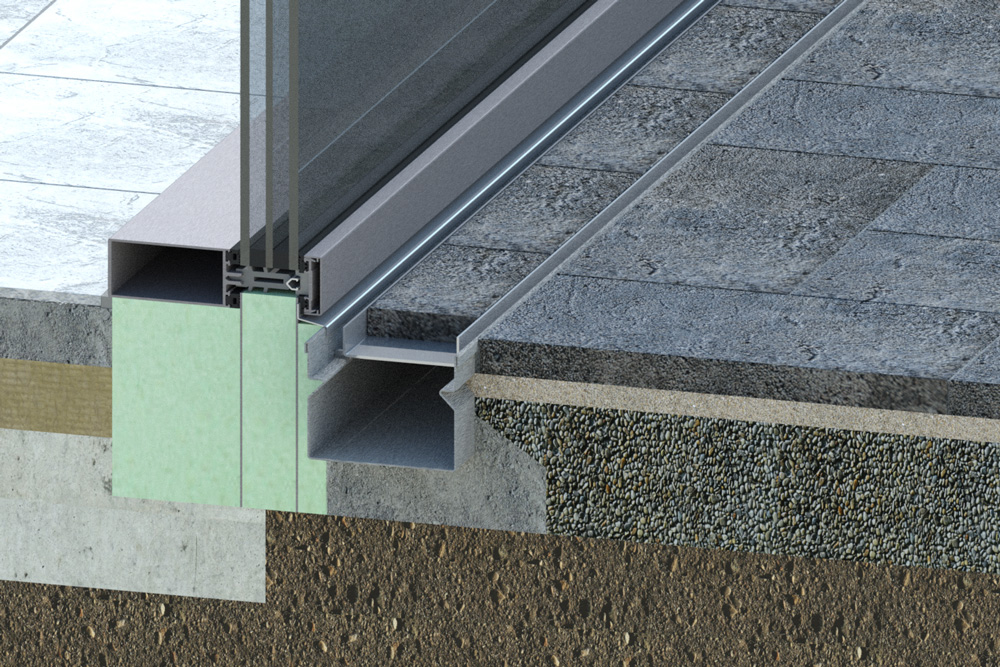

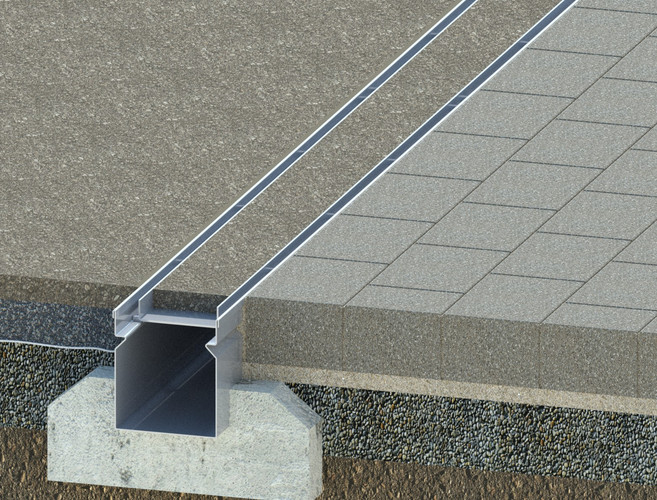

Befüllbare Abdeckung
mit seitlichen Einlaufschlitzen — Befüllbare Abdeckung mit seitlichen Einlaufschlitzen

* Ausführung der Oberfläche: eben oder ausgeprägt
** Lochgröße für Barfußbereiche geeignet

mittels ...

werkseitig untergeschweißtem Sinkkasten mit Schlammeimer
ab Rinnenbreite 150 mm

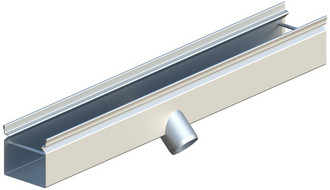

werkseitig mit angeschweißtem Ablaufstutzen

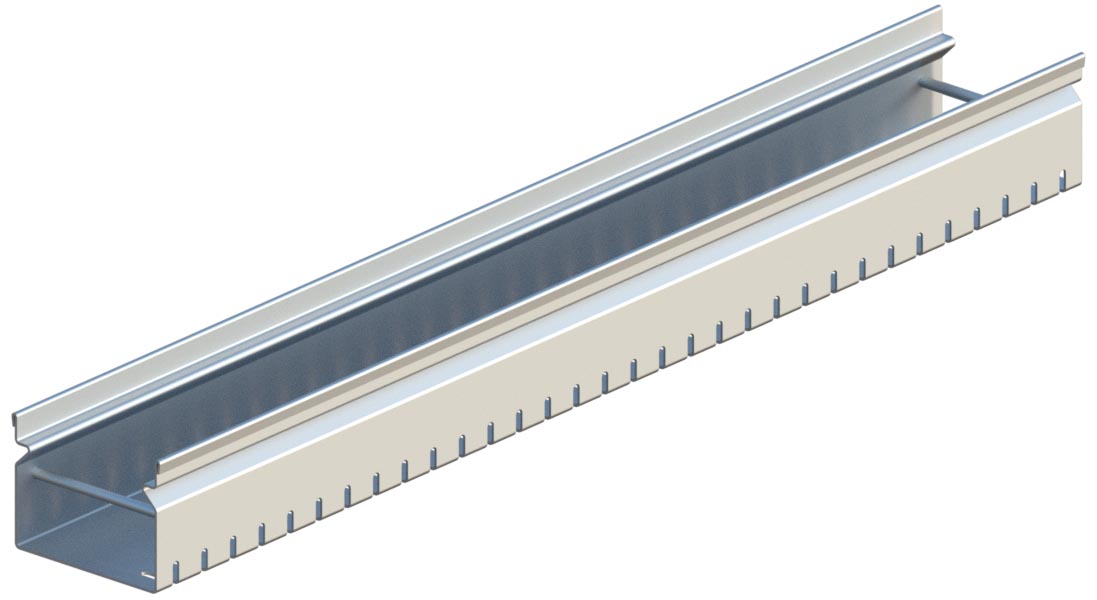

einseitige Perforation der Rinnen zur Versickerung

Zubehör

werkseitig gefertigte Ecken oder Breitenversprünge
geschweißte Endstücke
Steckverbinder für schnelle Verlegung ohne Höhenversatz
Gehrungsschnitte
Übergangsstücke auf andere Rinnentypen
Rostarretierung

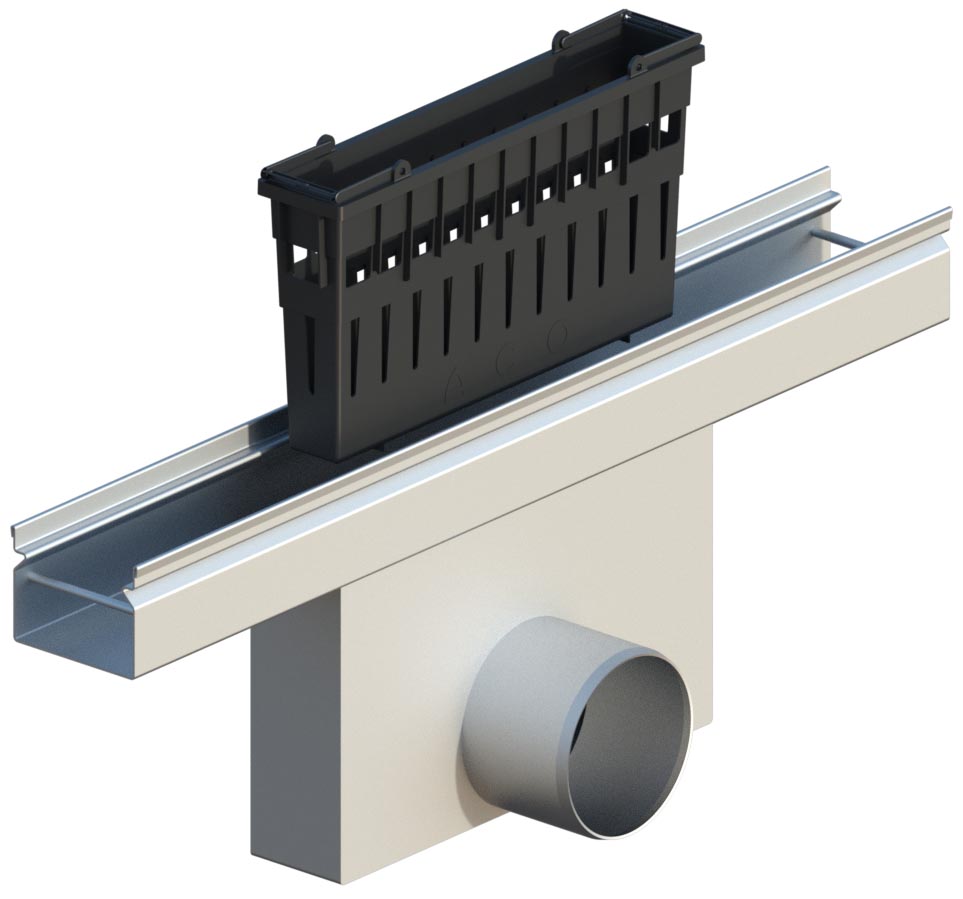

Sinkkasten
mit Schlammeimer — Sinkkasten mit Schlammeimer

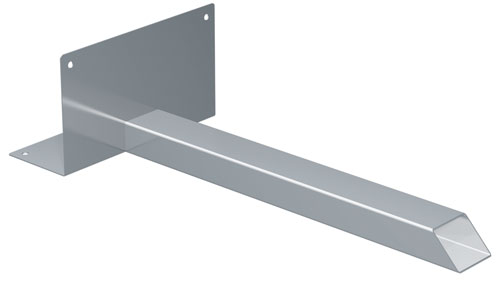

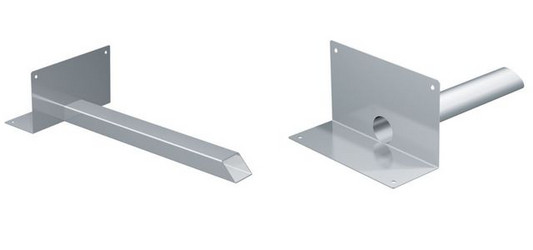

Wasserspeier
aus Edelstahl mit abgewinkeltem Klebeflansch zum Aufkleben der Abdichtungsbahn. Angeschweißtes Ablaufrohr, rund wahlweise rechteckig, mit Auslaufseite abgeschrägt. — Wasserspeier aus Edelstahl mit abgewinkeltem Klebeflansch zum Aufkleben der Abdichtungsbahn. Angeschweißtes Ablaufrohr, rund wahlweise rechteckig, mit Auslaufseite abgeschrägt.

Durchführungselemente für die Abdichtungsebene
Als Ablaufkörper für Rinnenstutzen mit Pressdichtungsflanscht = 6/6 mm nach EN DIN 18532 bis DIN 18534 und der Möglichkeit einer Sickerwasseraufnahme. Wahlweise Rohrstutzenverlängerung mit Pressdichtungsflansch beispielsweise unter Aufsätzen für überbaute Deckenflächen. — Durchführungselemente für die Abdichtungsebene Als Ablaufkörper für Rinnenstutzen mit Pressdichtungsflanscht = 6/6 mm nach EN DIN 18532 bis DIN 18534 und der Möglichkeit einer Sickerwasseraufnahme. Wahlweise Rohrstutzenverlängerung mit Pressdichtungsflansch beispielsweise unter Aufsätzen für überbaute Deckenflächen.

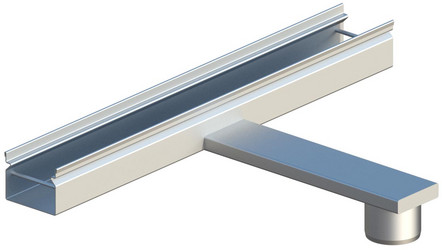

Ablauf mittels Flachkanal am Rinnenkörper

Eimer für Ablaufstutzen
Kleiner Eimer zum Einhängen in den blaufstutzen DN 100 senkrecht — Eimer für Ablaufstutzen Kleiner Eimer zum Einhängen in den blaufstutzen DN 100 senkrecht

Geruchsverschluss für Ablaufstutzen

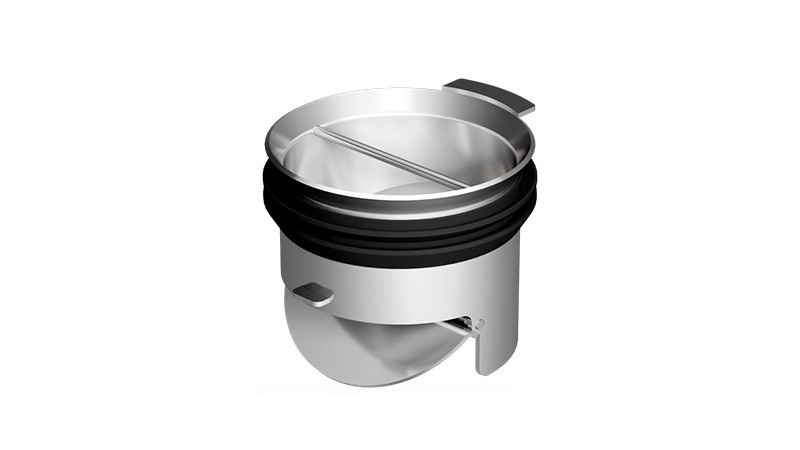

Steckbarer wasserloser Geruchsverschluß DN 100, Ablaufwert 2,5 l/s, senkrecht bzw. waagerecht, ab Rinnenbreite 135 mm — Geruchsverschluss für Ablaufstutzen Steckbarer wasserloser Geruchsverschluß DN 100, Ablaufwert 2,5 l/s, senkrecht bzw. waagerecht, ab Rinnenbreite 135 mm

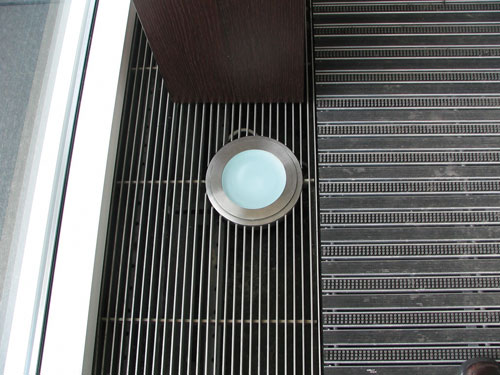

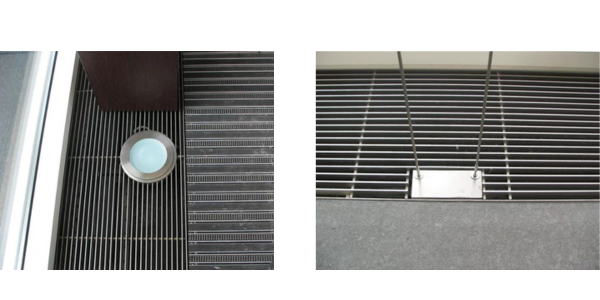

Aussparungen in Abdeckungen z.B für Beleuchtungskörper oder Seilabhängungen

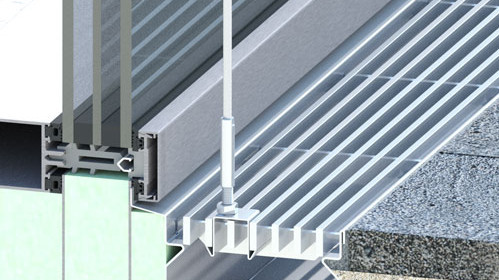

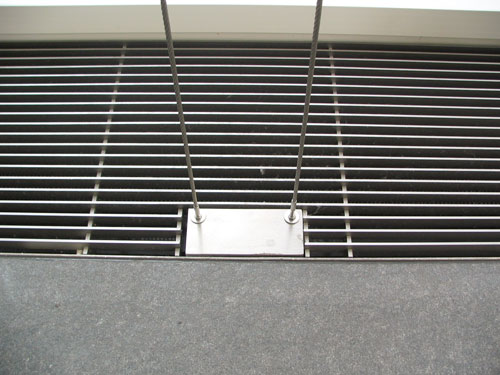

Aufnahme der Seilabspannungen
für Sicht- und Sonnenschutz, Klammer zur unkomplizierten Aufnahme einer Seilabspannung in der Abdeckung. — Aufnahme der Seilabspannungen für Sicht- und Sonnenschutz, Klammer zur unkomplizierten Aufnahme einer Seilabspannung in der Abdeckung.

Rinnenbegleitheizung

mittels selbstreguliernder Heizbänder, die mit der Rinne verlegt werden.
Heizleistung: ca. 36 W/m

Fassadenseitige Belüftung

mittels Perforation in der Rinnenwand oberhalb der Wasserlinie

Farbakzente
Rinne und Abdeckung können farblich beschichtet werden — Farbakzente Rinne und Abdeckung können farblich beschichtet werden

Varianten zur Aufnahme von LED Bodenlichtlinien Seitlich angeschweißte Profile für die Leuchtmittelaufnahme als lineare Bodenbeleuchtung. Profile gemäß Vorgabe der Beleuchtungshersteller
