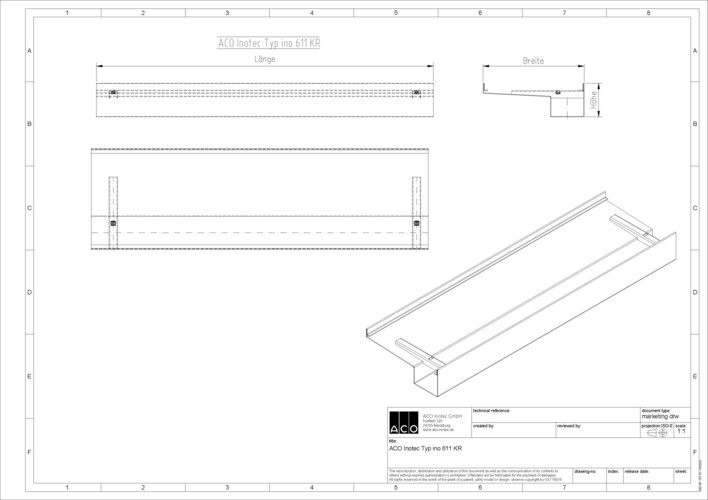

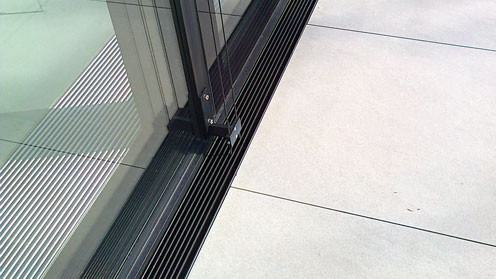

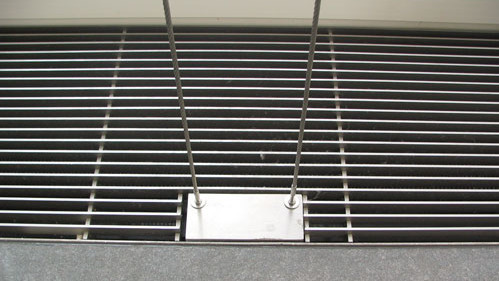

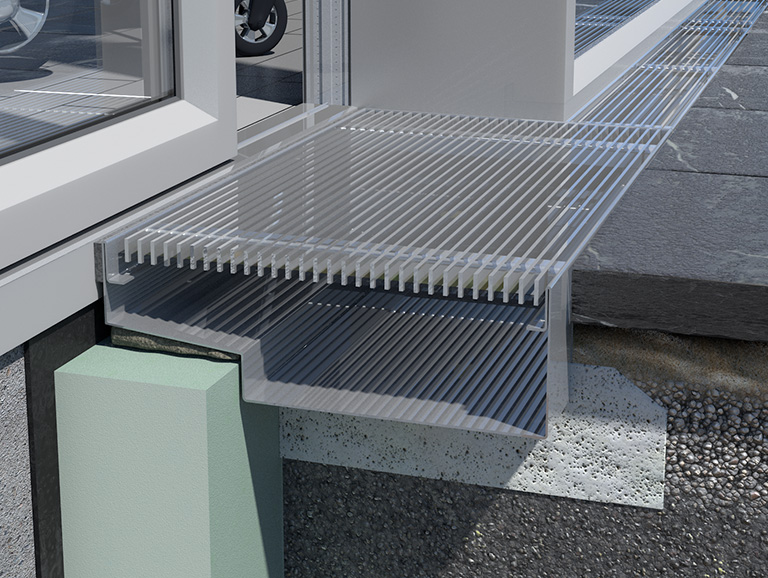

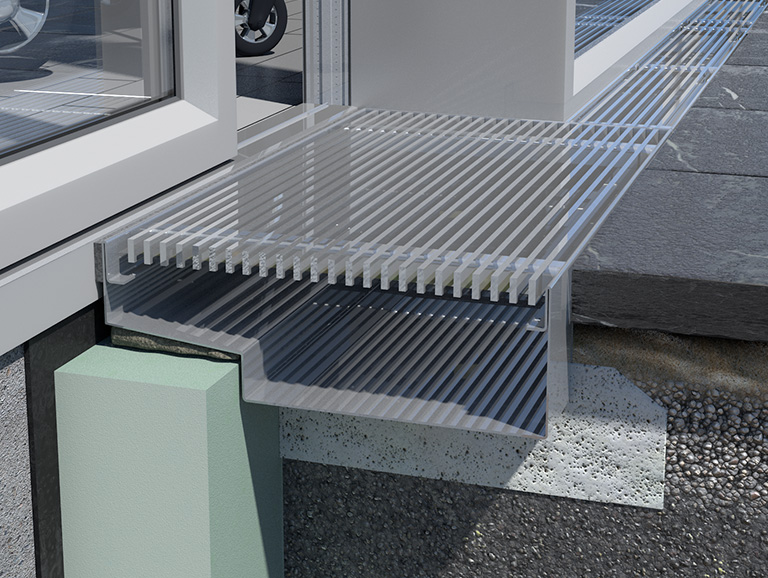

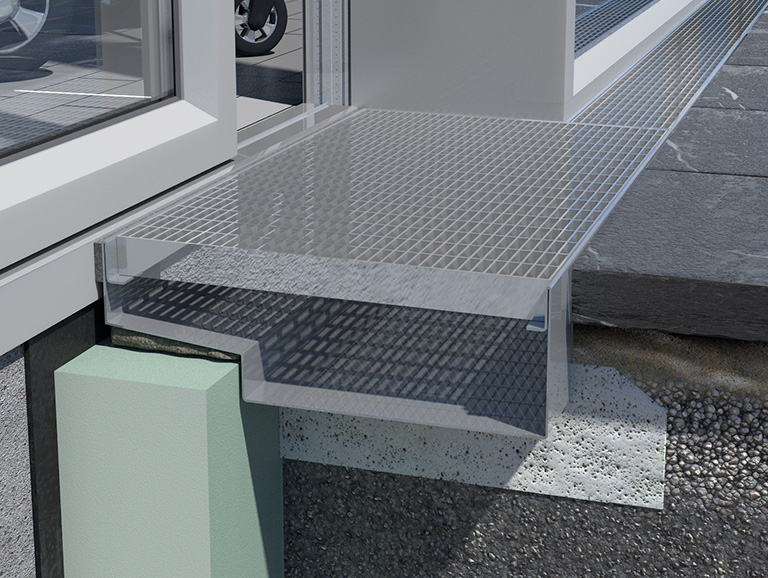

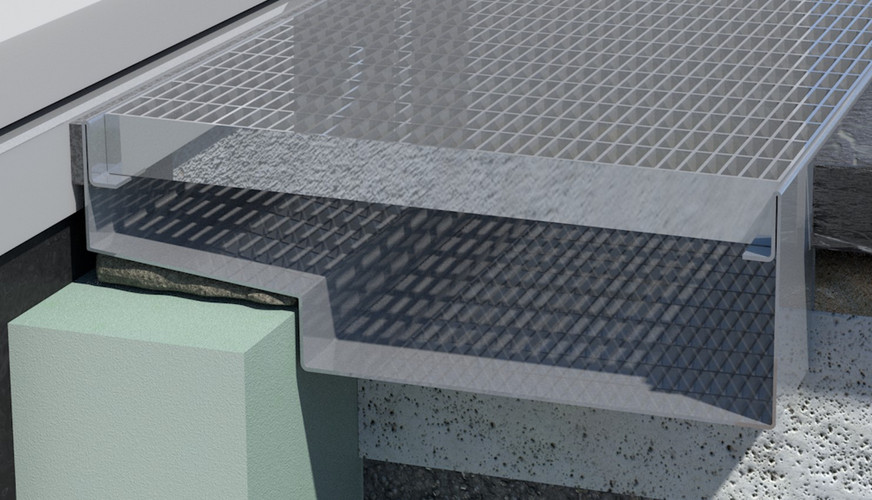

Kastenrinnen mit seitlicher Auskragung Typ ino 611 KR
für den Einbau vor der Fassade, zur Überbrückung der Perimeterdämmung

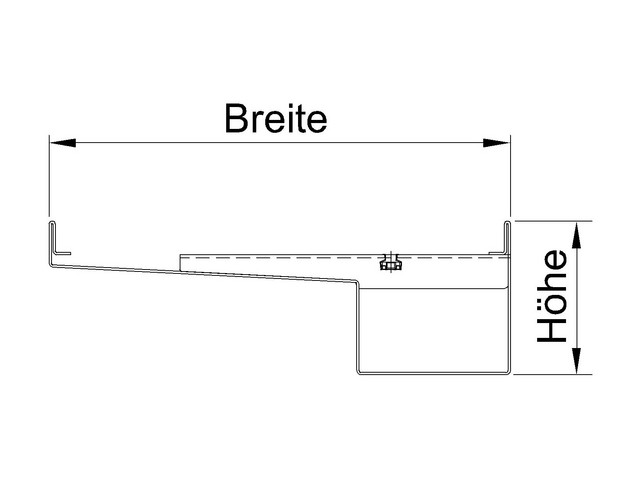

| Werkstoff | Edelstahl 1.4301 (V2A) bzw. 1.4404 (V4A) oder Stahl stückverzinkt auf Wunsch zusätzlich pulverbeschichtet nach RAL |
| Materialstärke | 1,5 mm wahlweise 2 mm |
| Lieferlängen | Edelstahl bis 3 m in einem Stück, Stahl stückverzinkt bis 2 m |
| Rinnenbreite | >150/185/200/235/300/350/400/450 mm weitere Abmessungen möglich |
| Rinnenhöhe | ab 40* mm bis 200 mm *abhängig von der Rosthöhe |
| Wasserlauf | über Wasserspiegelgefälle |
| Rostlänge | bis 1.000 mm |

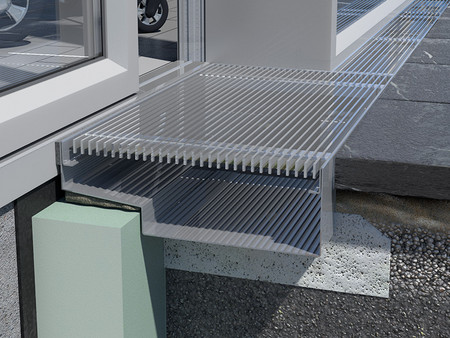

- Begehbare und Rollstuhl befahrbare Ausführung.

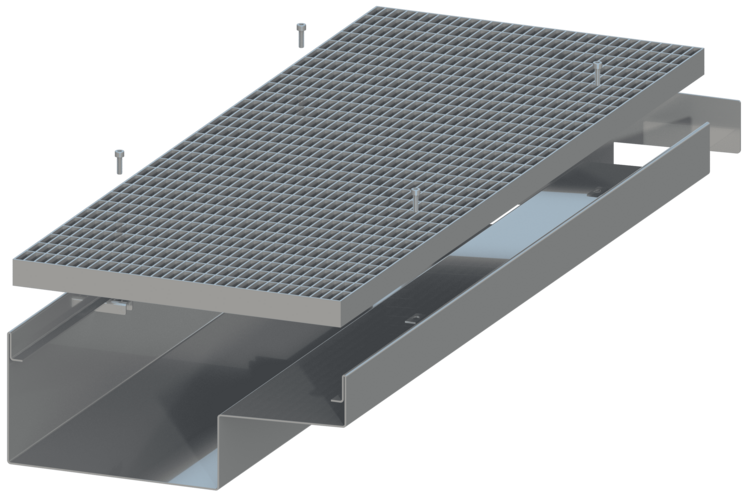

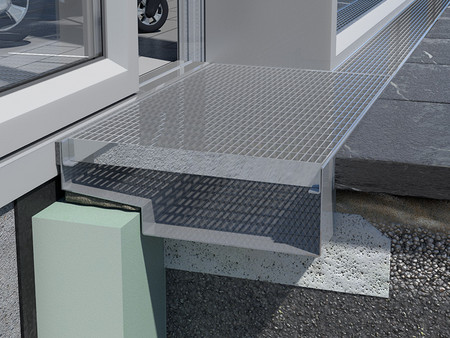

- Für begehbare Flächen, Rinne mit eingekanteter Rostauflage.
mittels ...

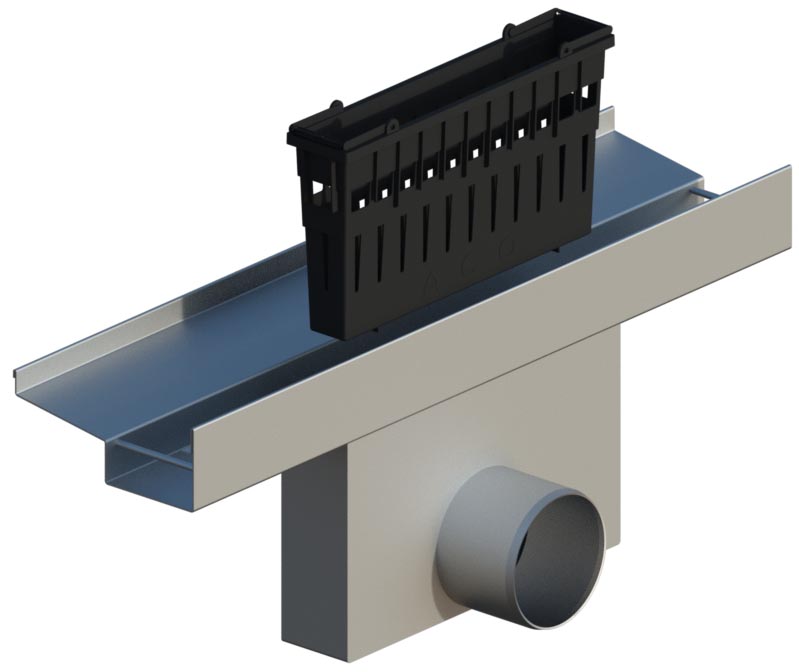

- werkseitig untergeschweißtem Sinkkasten mit Schlammeimer,

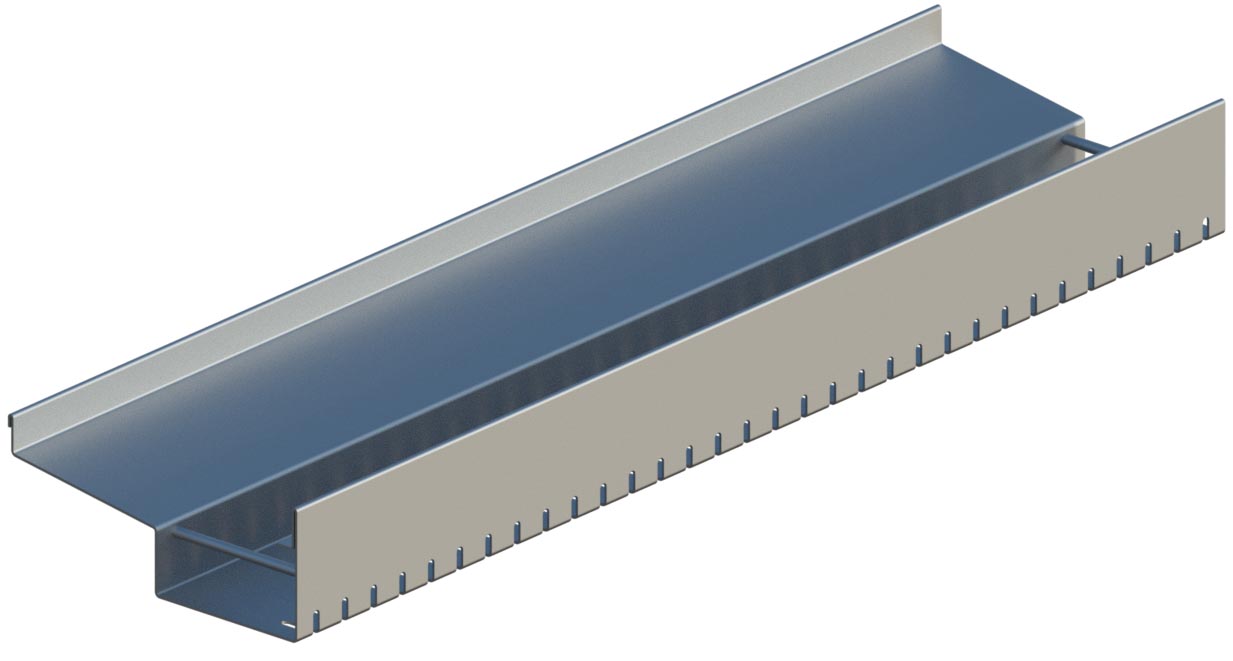

ab Rinnenbreite 150 mm - einseitiger Perforation der Rinnen zur Versickerung

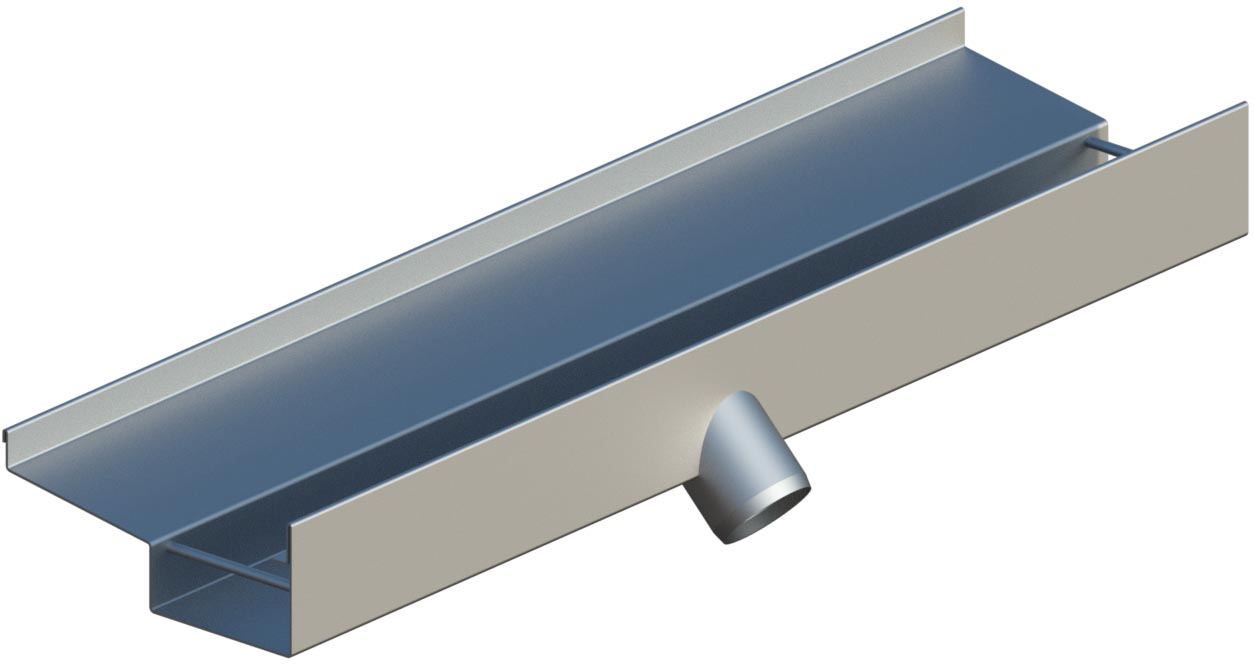

- werkseitig angeschweißtem Ablaufstutzen
Zubehör
- werkseitig gefertigte Ecken, T-Verbindungen oder Breitenversprünge
- Endstücke angeschweißt oder gesteckt
- Steckverbinder für schnelle Verlegung ohne Höhenversatz
- Gehrungsschnitte
- Übergänge auf andere Rinnentypen
- Rostarretierung
Geruchsverschluss für Ablaufstutzen
Steckbarer wasserloser Geruchsverschluß DN 100, Ablaufwert 2,5 l/s, senkrecht bzw. waagerecht, ab Rinnenbreite 135 mm
Eimer für Ablaufstutzen

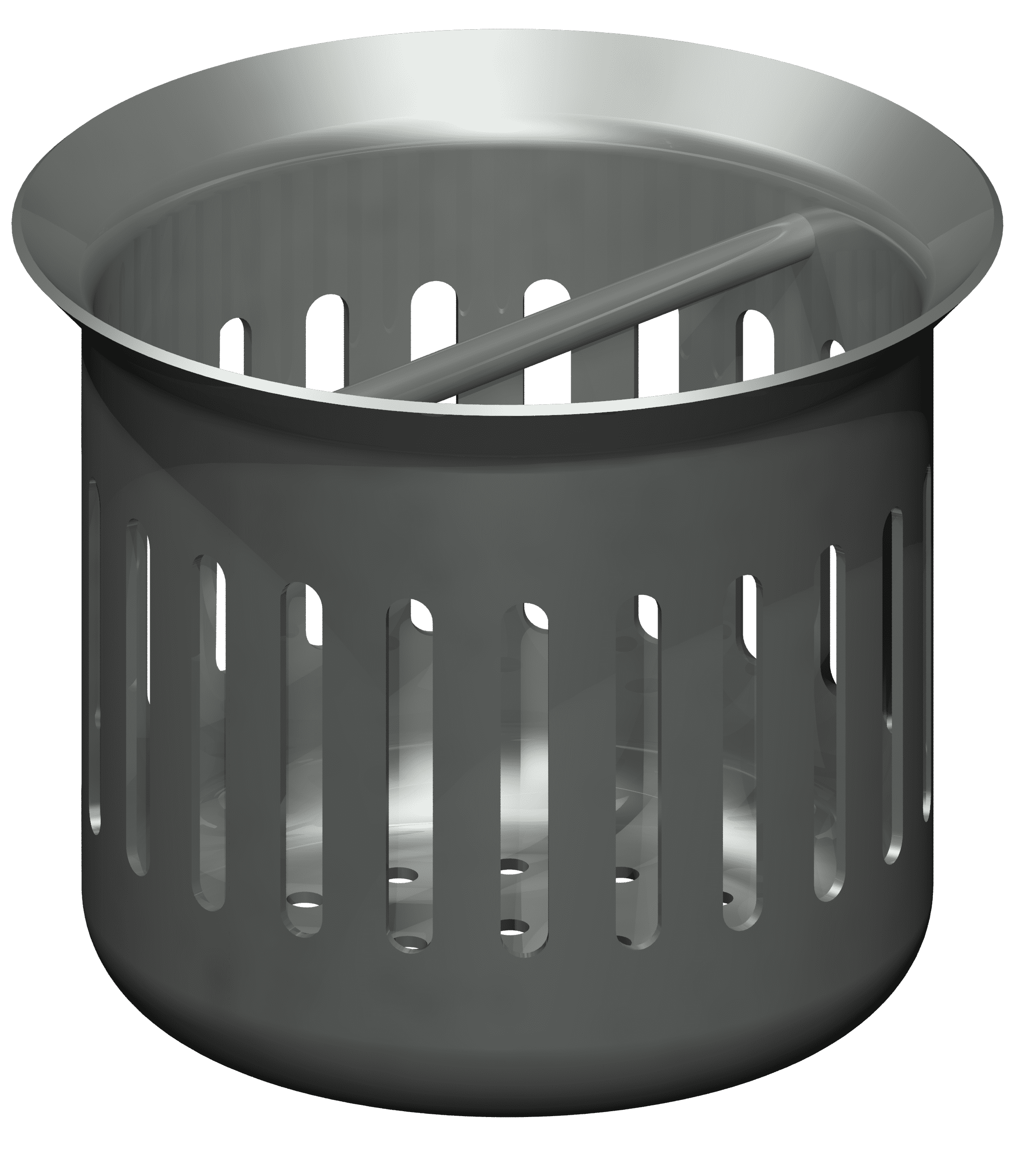

Kleiner Eimer zum Einhängen in den Ablaufstutzen
DN 100 senkrecht

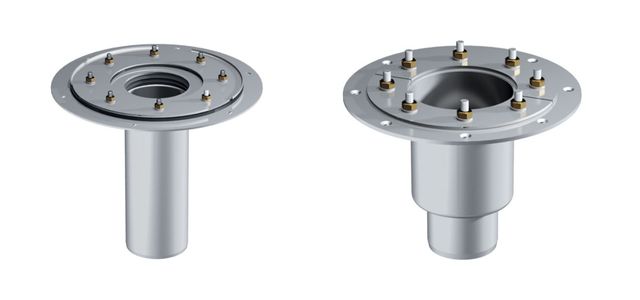

Durchführungselemente für die Abdichtungsebene
Als Ablaufkörper für Rinnenstutzen mit Pressdichtungsflanscht = 6/6 mm nach EN DIN 18532 bis DIN 18534 und der Möglichkeit einer Sickerwasseraufnahme. Wahlweise Rohrstutzenverlängerung mit Pressdichtungsflansch beispielsweise unter Aufsätzen für überbaute Deckenflächen.
- Fassadenrinne Typ 611 Edelstahl (DOCX; 22 KB)
- Fassadenrinne Typ 611 Stahl feuerverzinkt (DOCX; 19 KB)
- Revisionsaufsätze als Option (DOCX; 19 KB)
mittels ...
- werkseitig untergeschweißtem Sinkkasten mit Schlammeimer,
ab Rinnenbreite 150 mm - einseitiger Perforation der Rinnen zur Versickerung
- werkseitig angeschweißtem Ablaufstutzen
Zubehör
- werkseitig gefertigte Ecken, T-Verbindungen oder Breitenversprünge
- Endstücke angeschweißt oder gesteckt
- Steckverbinder für schnelle Verlegung ohne Höhenversatz
- Gehrungsschnitte
- Übergänge auf andere Rinnentypen
- Rostarretierung
Geruchsverschluss für Ablaufstutzen
Steckbarer wasserloser Geruchsverschluß DN 100, Ablaufwert 2,5 l/s, senkrecht bzw. waagerecht, ab Rinnenbreite 135 mm
Eimer für Ablaufstutzen
Kleiner Eimer zum Einhängen in den Ablaufstutzen
DN 100 senkrecht
Durchführungselemente für die Abdichtungsebene
Als Ablaufkörper für Rinnenstutzen mit Pressdichtungsflanscht = 6/6 mm nach EN DIN 18532 bis DIN 18534 und der Möglichkeit einer Sickerwasseraufnahme. Wahlweise Rohrstutzenverlängerung mit Pressdichtungsflansch beispielsweise unter Aufsätzen für überbaute Deckenflächen.
- Fassadenrinne Typ 611 Edelstahl (DOCX; 22 KB)
- Fassadenrinne Typ 611 Stahl feuerverzinkt (DOCX; 19 KB)
- Revisionsaufsätze als Option (DOCX; 19 KB)
