Kastenrinne Typ ino 605 KR
Mit eingekanteter Rostauflage für alle Abdeckungsvarianten für den Einbau vor tiefliegender Glasfassade

WerkstoffEdelstahl 1.4301(V2A) bzw.
1.4404(V4A) oder Stahl feuerverzinkt
auf Wunsch zusätzlich
pulverbeschichtet nach RAL
Materialstärke1,5 mm
LieferlängenEdelstahl bis 3 m in einem Stück,
Stahl stückverzinkt bis 2 m

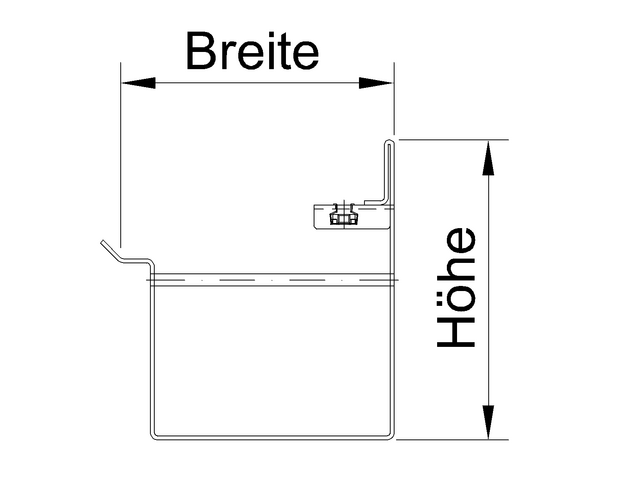

Rinnenbreite80/100/135/150/200 mm
weitere Abmessungen möglich
Rinnenhöheab 60 mm bis 250 mm möglich
Wasserlaufüber Wasserspiegelgefälle
Rostmaßebis 1000 mm

Begehbare und Rollstuhl befahrbare Ausführung.

mittels ...

  • werkseitig untergeschweißtem Sinkkasten mit Schlammeimer
    ab Rinnenbreite 150 mm
  • werkseitig mit angeschweißtem Ablaufstutzen

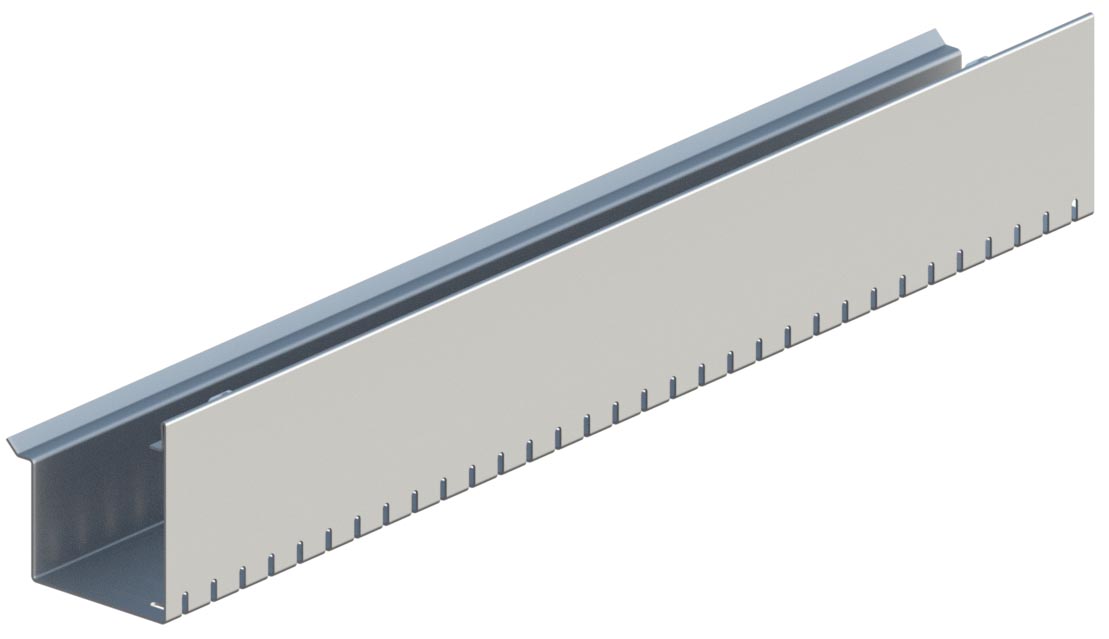

  • einseitige Perforation der Rinnen zur Versickerung

Zubehör

  • werkseitig gefertigte Ecken oder Breitenversprünge
  • geschweißte Endstücke
  • Steckverbinder für schnelle Verlegung ohne Höhenversatz
  • Gehrungsschnitte
  • Übergangsstücke auf andere Rinnentypen
  • Rostarretierung


Geeignet für barrierefreie Zugänge und
Schwellenabschlüsse mit geringer Aufkantung.

Edelstahl oder Stahl feuerverzinkt

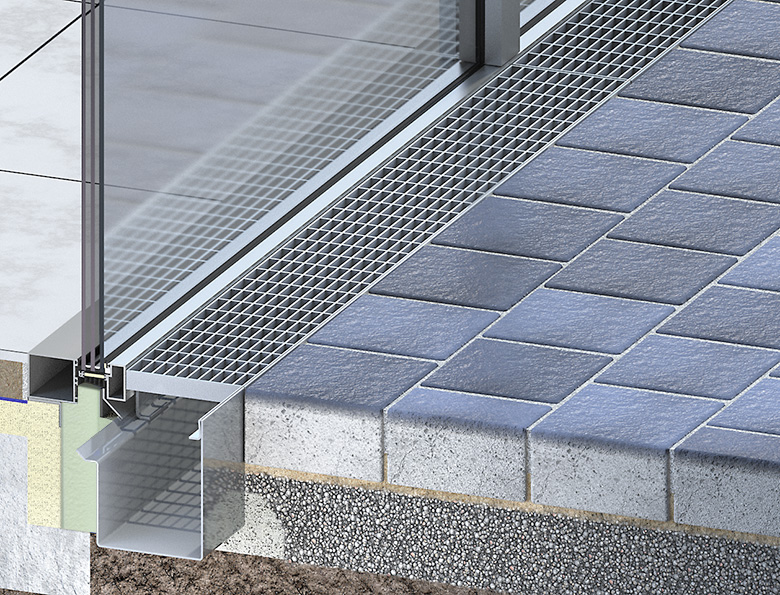

Gitterrost*
MW ca. 30/10

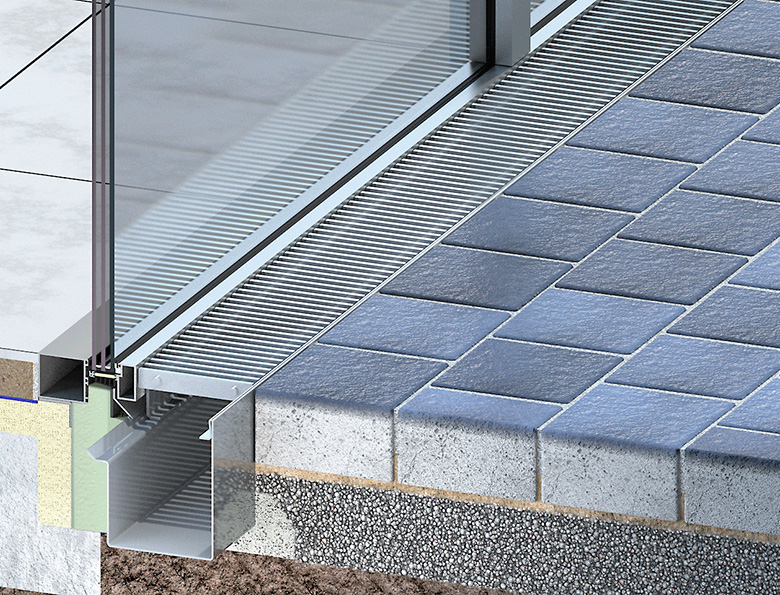

Querstabrost 20/3
Stababstand ca. 10 mm

Edelstahl

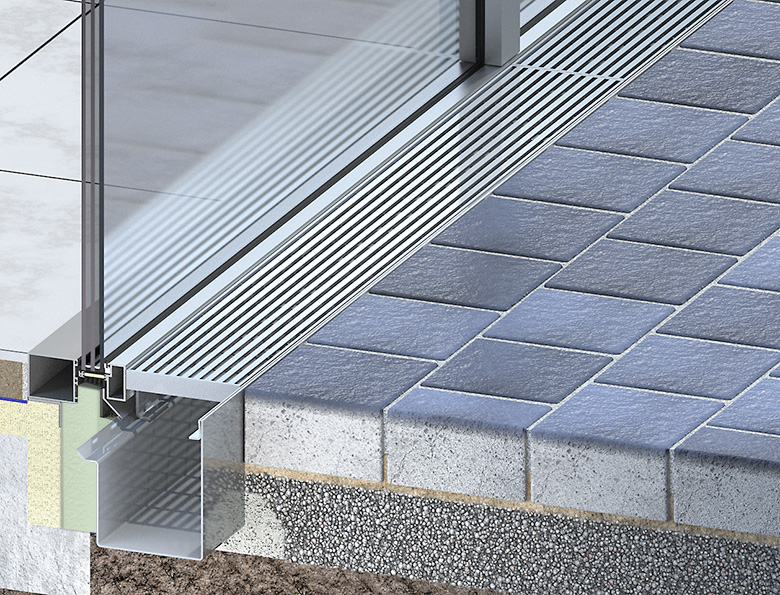

Längsstabrost*
Stababstand ca. 5 mm

Langlochrost**

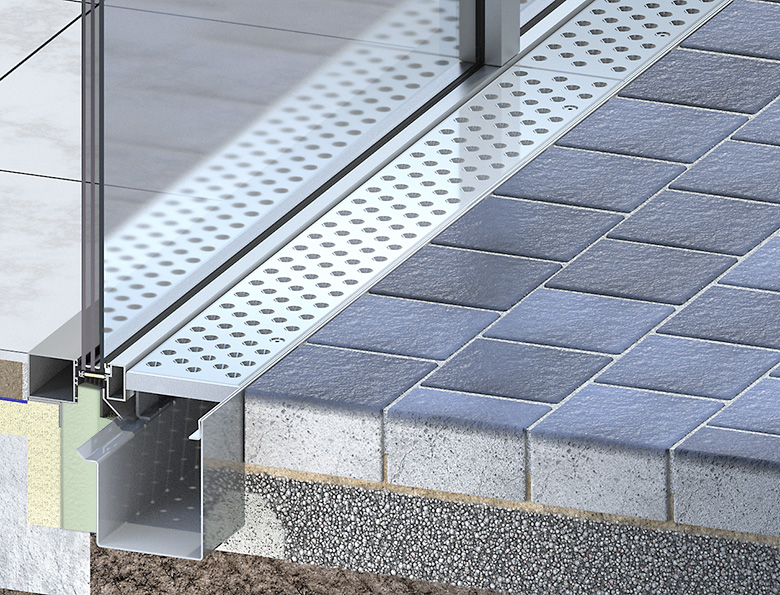

Lochrost**


* Ausführung d. Oberfläche: eben oder ausgeprägt

** Lochgröße für Barfußbereiche geeignet

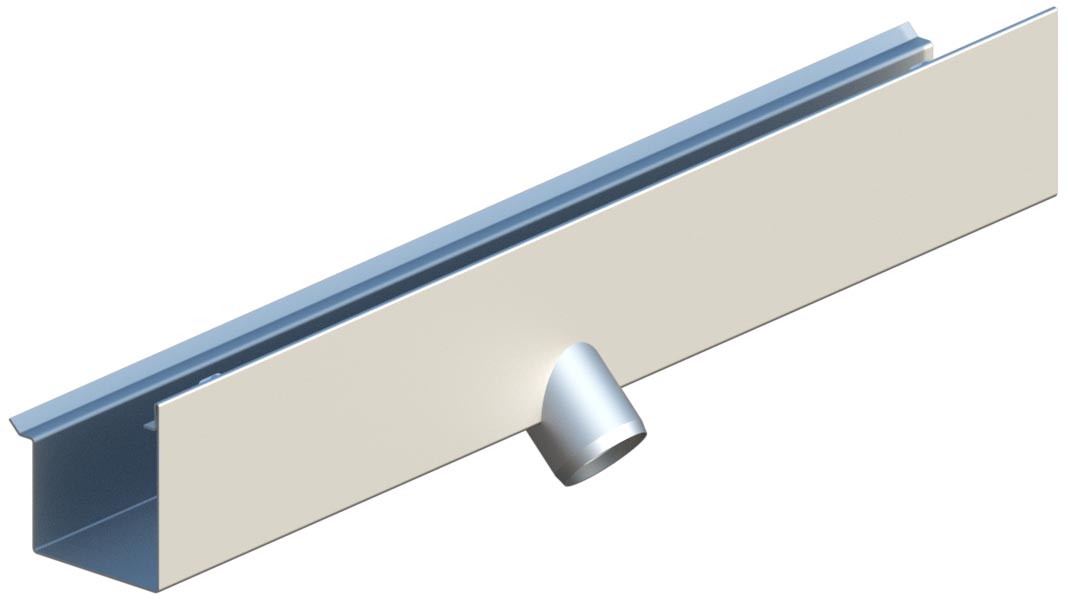

Ablaufstutzen schräg und eingeschweißt

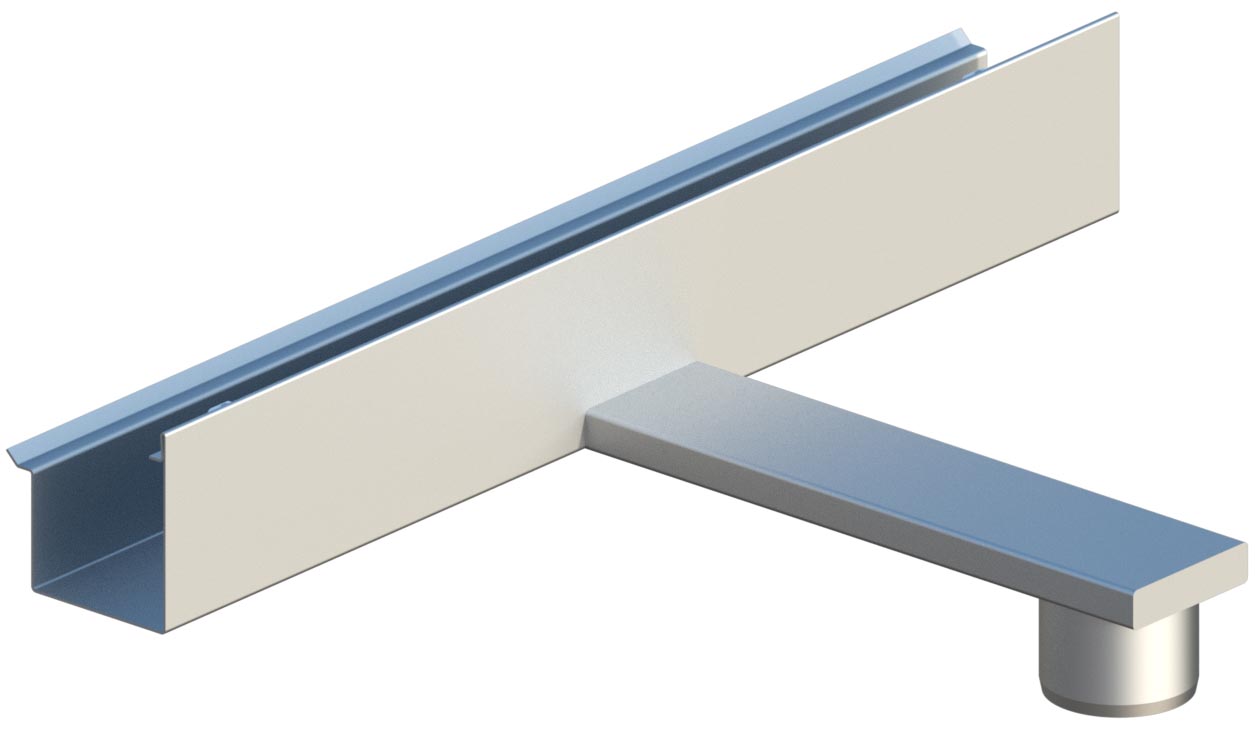

Ablauf mittels Flachkanal am Rinnenkörper

aufgesteckte Gummilippe zum unmittelbaren Fassadenanschluss

Geruchsverschluss für Ablaufstutzen

Steckbarer wasserloser Geruchsverschluß DN 100, Ablaufwert 2,5 l/s, senkrecht bzw. waagerecht, ab Rinnenbreite 135 mm

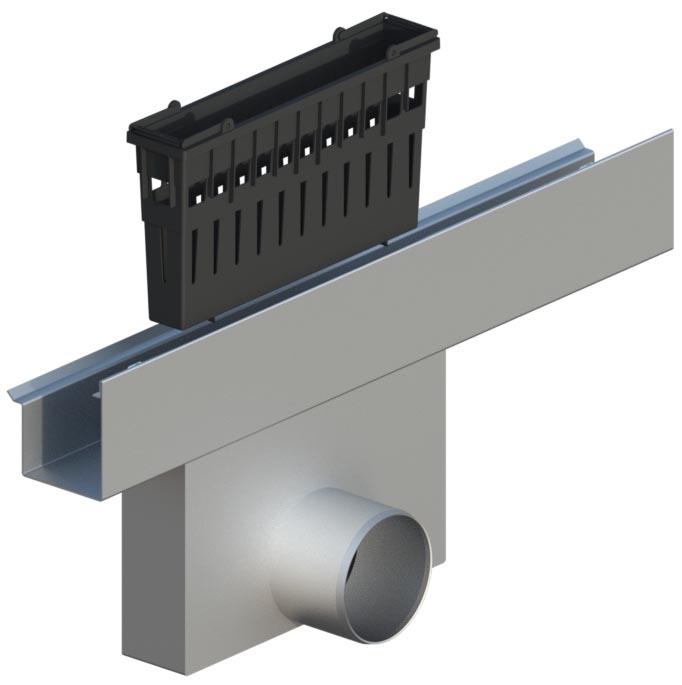

Eimer für Ablaufstutzen

Kleiner Eimer zum Einhängen in den Ablaufstutzen
DN 100 senkrecht

Durchführungselemente für die Abdichtungsebene

Als Ablaufkörper für Rinnenstutzen mit Pressdichtungsflanscht = 6/6 mm nach EN DIN 18532 bis DIN 18534 und der Möglichkeit einer Sickerwasseraufnahme. Wahlweise Rohrstutzenverlängerung mit Pressdichtungsflansch beispielsweise unter Aufsätzen für überbaute Deckenflächen.

Wasserspeier

aus Edelstahl mit abgewinkeltem Klebeflansch zum Aufkleben der Abdichtungsbahn. Angeschweißtes Ablaufrohr, rund wahlweise rechteckig, mit Auslaufseite abgeschrägt.


Aussparungen in Abdeckungen

z.B für Beleuchtungskörper oder Seilabhängungen

Aufnahme der Seilabspannungen

für Sicht- und Sonnenschutz, Klammer zur unkomplizierten Aufnahme einer Seilabspannung in der Abdeckung.

Rinnenbegleitheizung

mittels selbstreguliernder Heizbänder, die mit der Rinne verlegt werden.
Heizleistung: ca. 36 W/m

Fassadenseitige Belüftung

mittels Perforation in der Rinnenwand oberhalb der Wasserlinie


Farbakzente

Rinne und Abdeckung können farblich beschichtet werden

Varianten zur Aufnahme von LED Bodenlichtlinien

Seitlich angeschweißte Profile für die Leuchtmittelaufnahme als lineare Bodenbeleuchtung. Profile gemäß Vorgabe der Beleuchtungshersteller

Nivellierstellfüße
zur Höhenverstellbarkeit
